A Selo energizado por mola tipo Vfoi projetado para manter um desempenho de vedação confiável quando as vedações de elastômero convencionais enfrentam pressão, temperatura, exposição a produtos químicos, operação em baixa velocidade ou longos períodos de inatividade. Seu perfil de vedação em forma de V funciona em conjunto com um energizador de mola interno para manter contato contra a superfície de contato. Este projeto pode fornecer desempenho de vedação estável em uma ampla gama de condições operacionais industriais.
Este artigo explica como funcionam as vedações energizadas por mola tipo V, por que a energização da mola é importante, como a seleção do material e da mola afeta a vida útil, onde essas vedações são comumente usadas e como evitar problemas comuns de instalação e operação. Ele também fornece uma tabela de comparação prática e uma lista de verificação de solução de problemas para engenheiros, equipes de manutenção, fabricantes de equipamentos e compradores industriais.

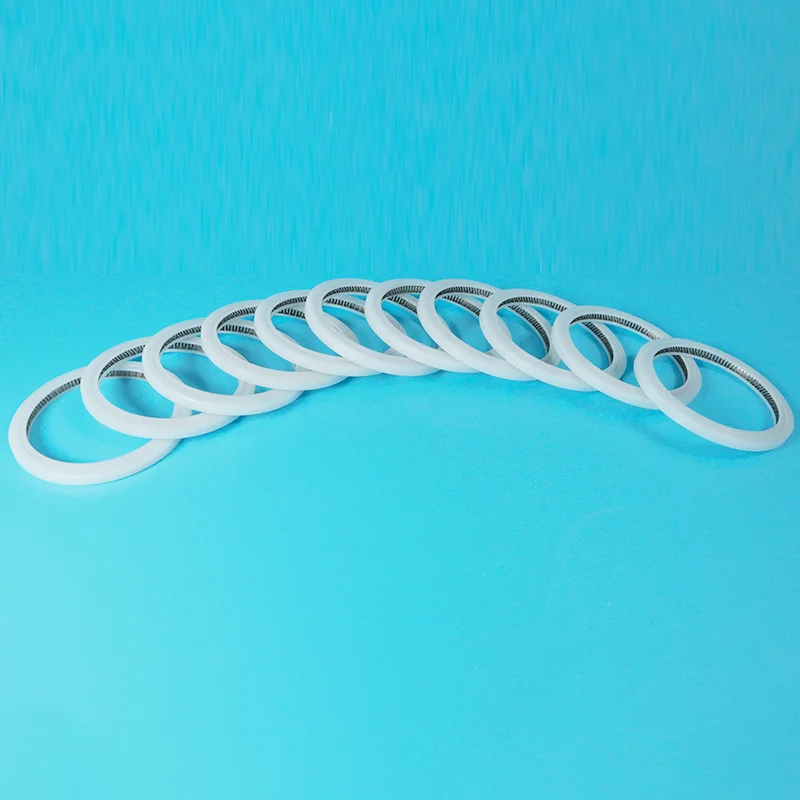

Uma vedação energizada por mola tipo V é um componente de vedação de precisão que combina um perfil de vedação em forma de V com um elemento de mola. A vedação é normalmente fabricada a partir de um polímero de alto desempenho, como PTFE ou um composto de PTFE modificado, enquanto a mola fornece carga radial ou axial contínua contra a superfície de vedação.
Ao contrário de uma vedação de elastômero convencional que depende em grande parte de sua própria elasticidade para manter o contato de vedação, uma vedação energizada por mola utiliza um mecanismo de energização independente. Isto torna o projeto particularmente útil quando o material de vedação tem elasticidade limitada ou quando o equipamento opera sob condições térmicas, químicas ou mecânicas exigentes.
O perfil em forma de V também pode ser projetado para controlar a pressão de contato e acomodar geometrias de instalação específicas. Dependendo da aplicação, a vedação pode ser projetada para vedação estática, movimento alternativo, movimento rotativo ou condições de pressão especializadas.
A mola é um dos elementos funcionais mais importantes do sistema de vedação. Quando a vedação é instalada, a mola gera uma força de contato inicial entre o lábio de vedação e a superfície de contato. Esta força ajuda a fechar pequenas lacunas e a manter o contato antes que a pressão do sistema seja totalmente estabelecida.
Quando a pressão interna do sistema aumenta, a pressão pode atuar no perfil de vedação e melhorar a força de contato na área de vedação. Esta combinação de força da mola e pressão do sistema permite que a vedação mantenha uma interface de vedação estável em condições operacionais variáveis.
A configuração da mola deve ser selecionada de acordo com a aplicação. Diferentes designs de molas podem fornecer diferentes características de carga, comportamento de atrito e resistência a ambientes químicos ou térmicos.
A geometria de uma vedação energizada por mola tipo V influencia diretamente como a força de vedação é distribuída. Um perfil bem projetado pode criar contato controlado ao longo da superfície de vedação sem gerar atrito desnecessário.
Este equilíbrio é especialmente importante em aplicações dinâmicas. A pressão de contato excessiva pode aumentar o atrito e a geração de calor, enquanto a pressão de contato insuficiente pode resultar em vazamento. A estrutura em forma de V fornece uma base útil para adaptar o perfil de vedação aos requisitos operacionais do equipamento.
| Recurso de projeto | Função Funcional | Benefício potencial |
|---|---|---|
| Perfil em forma de V | Controla o contato de vedação | Força de vedação equilibrada |
| Energizador de mola | Mantém a pressão de contato | Vedação de baixa pressão aprimorada |
| Jaqueta de polímero | Separa o meio do hardware | Resistência química e à temperatura |
As vedações energizadas por mola são frequentemente selecionadas quando uma vedação de elastômero convencional não pode fornecer a combinação necessária de resistência química, capacidade de temperatura, baixo atrito e estabilidade dimensional.
Os materiais à base de PTFE podem fornecer excelente resistência a muitos produtos químicos agressivos e fluidos de processo.
Compostos poliméricos especializados podem suportar aplicações que envolvem temperaturas elevadas ou que mudam rapidamente.
Compostos de PTFE adequadamente selecionados podem reduzir o atrito e o desgaste em sistemas de vedação dinâmicos.
A mola compensa certas alterações no contato de vedação à medida que a vedação opera ao longo do tempo.
Essas vantagens não significam que toda vedação energizada por mola seja adequada para todos os ambientes. A seleção correta do material, o design da ranhura, o acabamento superficial, a classificação de pressão, a faixa de temperatura e a instalação são igualmente importantes.
A seleção do material deve começar com as condições reais de operação e não apenas com o formato da vedação. A camisa de polímero deve suportar o meio do processo, temperatura, pressão, fricção e movimento esperado.
| Material | Força Típica | Considerações Comuns |
|---|---|---|
| PTFE virgem | Excelente resistência química e baixo atrito | Pode exigir reforço para condições de desgaste exigentes |
| PTFE preenchido com carbono | Melhor desgaste e estabilidade dimensional | A compatibilidade do composto deve ser verificada cuidadosamente |
| PTFE preenchido com vidro | Características aprimoradas de compressão e desgaste | Pode aumentar o desgaste da superfície de contato em alguns sistemas dinâmicos |
| Compostos baseados em PEEK | Alto desempenho mecânico e de temperatura | Maior custo de material e processamento específico da aplicação |
O material da mola também é importante. Aço inoxidável, ligas resistentes à corrosão e outros materiais especializados para molas podem ser considerados dependendo do ambiente químico, da temperatura e da resistência à fadiga necessária.
Selecionar uma vedação apenas pelo tamanho nominal é uma das causas mais comuns de mau desempenho da vedação. Os engenheiros devem avaliar o ambiente operacional completo.
A combinação do desempenho do polímero e da energização da mola permite que as vedações energizadas por mola tipo V atendam a uma ampla gama de aplicações industriais.
Em aplicações altamente exigentes, o selo deve ser validado sob condições operacionais representativas, em vez de ser selecionado apenas a partir de uma descrição de catálogo.
Um O-ring de elastômero convencional pode ser uma solução econômica e altamente eficaz para muitas aplicações. No entanto, os projetos energizados por mola tornam-se atraentes quando as condições operacionais excedem as capacidades práticas das vedações de elastômero padrão.
| Fator | Vedação de Elastômero Convencional | Selo energizado por mola tipo V |
|---|---|---|
| Elasticidade | Depende fortemente das propriedades do elastômero | A mola fornece energização adicional |
| Resistência química | Depende fortemente do tipo de elastômero | Pode ser excelente com compostos de PTFE adequados |
| Atrito | Varia de acordo com o material e a lubrificação | Pode ser baixo com compostos poliméricos apropriados |
| Capacidade de temperatura | Dependente do material | Opções de polímero de alta temperatura estão disponíveis |
| Flexibilidade de projeto | Perfis padrão estão amplamente disponíveis | Perfis, materiais e molas podem ser específicos da aplicação |
Mesmo uma vedação energizada por mola tipo V de alta qualidade pode falhar prematuramente se o processo de instalação danificar o lábio de vedação ou colocar a vedação sob tensão mecânica inadequada.
Para equipamentos dinâmicos, a condição da superfície do eixo ou do furo é particularmente importante. Arranhões, rugosidade excessiva, marcas de usinagem nítidas ou contaminação podem criar caminhos de vazamento e acelerar o desgaste da vedação.
| Problema | Possível causa | Verificação recomendada |
|---|---|---|
| Vazamento | Dimensões erradas, lábio danificado, energização insuficiente | Verifique a ranhura, o perfil de vedação, a mola e a montagem |
| Alta fricção | Força de contato excessiva, lubrificação deficiente, material inadequado | Revise a carga da mola, o material, a velocidade e o acabamento superficial |
| Desgaste rápido | Superfície de contato áspera ou meio abrasivo | Inspecione a condição da superfície e a compatibilidade do material |
| Danos por extrusão | Folga ou pressão excessiva | Revise a pressão, a folga, o projeto de backup e o material de vedação |
| Deformação do selo | Instalação incorreta ou exposição à temperatura | Inspecione o procedimento de montagem e as condições térmicas |
Escolher um fornecedor envolve mais do que comparar preços unitários. Um parceiro de vedação confiável deve ser capaz de compreender a aplicação, recomendar materiais apropriados, manter a consistência dimensional e fornecer suporte técnico quando ocorrerem problemas.
Produtos plásticos Co. de Ningbo Taifno PTFE, Ltd.concentra-se em produtos plásticos e de vedação à base de PTFE e pode fornecer soluções orientadas para aplicações para clientes que necessitam de componentes de vedação personalizados. Para compradores industriais, trabalhar diretamente com um fabricante pode simplificar a comunicação sobre materiais, dimensões, perfis e requisitos de produção.
Qual é a função principal de uma vedação energizada por mola tipo V?
Sua principal função é manter uma interface de vedação controlada entre duas superfícies correspondentes. A capa de polímero fornece a barreira de vedação enquanto a mola fornece força de energização contínua.
As vedações energizadas por mola tipo V são adequadas para aplicações dinâmicas?
Sim. Dependendo do perfil, material, configuração da mola, velocidade, pressão e condição da superfície, eles podem ser projetados para aplicações alternativas ou rotativas.
Por que o PTFE é comumente usado para vedações energizadas por mola?
O PTFE oferece baixo atrito e forte resistência a muitos produtos químicos. Diferentes compostos de PTFE também podem ser projetados para melhorar a resistência ao desgaste, a rigidez e a estabilidade dimensional.
Uma vedação energizada por mola tipo V pode ser personalizada?
Sim. A personalização pode incluir dimensões, perfil de vedação, composto de polímero, material da mola, configuração da mola e outros requisitos específicos da aplicação.
Que informações devo fornecer ao solicitar um orçamento de selo?
Forneça as dimensões da vedação, dimensões da ranhura, se disponível, pressão operacional, temperatura, tipo e velocidade de movimento, meio de vedação, material do eixo ou furo, acabamento superficial e condições de serviço esperadas. Desenhos ou amostras de selos existentes também podem tornar o processo de seleção mais preciso.
Qual é o motivo mais comum para falha prematura da vedação?
A falha prematura pode resultar de dimensionamento incorreto, materiais incompatíveis, folga excessiva, acabamento superficial ruim, instalação inadequada, carga de mola inadequada ou condições operacionais além da faixa projetada.
Uma vedação energizada por mola tipo V pode ser uma solução altamente eficaz quando uma aplicação requer força de vedação controlada, baixo atrito, resistência química, resistência à temperatura e desempenho confiável sob condições operacionais variáveis. Seu perfil de vedação em forma de V e o energizador de mola trabalham juntos para manter o contato enquanto acomodam as limitações de materiais de vedação menos elásticos.
Contudo, a vedação em si é apenas uma parte do sistema de vedação completo. A seleção correta do material, a configuração da mola, a geometria da ranhura, a pressão, a temperatura, o acabamento superficial, a folga, a instalação e a velocidade de operação influenciam o desempenho final.
Para fabricantes de equipamentos, equipes de manutenção, distribuidores e compradores industriais, a seleção da vedação energizada por mola tipo V correta deve, portanto, começar com os requisitos da aplicação, em vez de simplesmente escolher um tamanho padrão. Um fabricante com experiência técnica pode ajudar a transformar esses parâmetros operacionais em uma solução prática de vedação.
