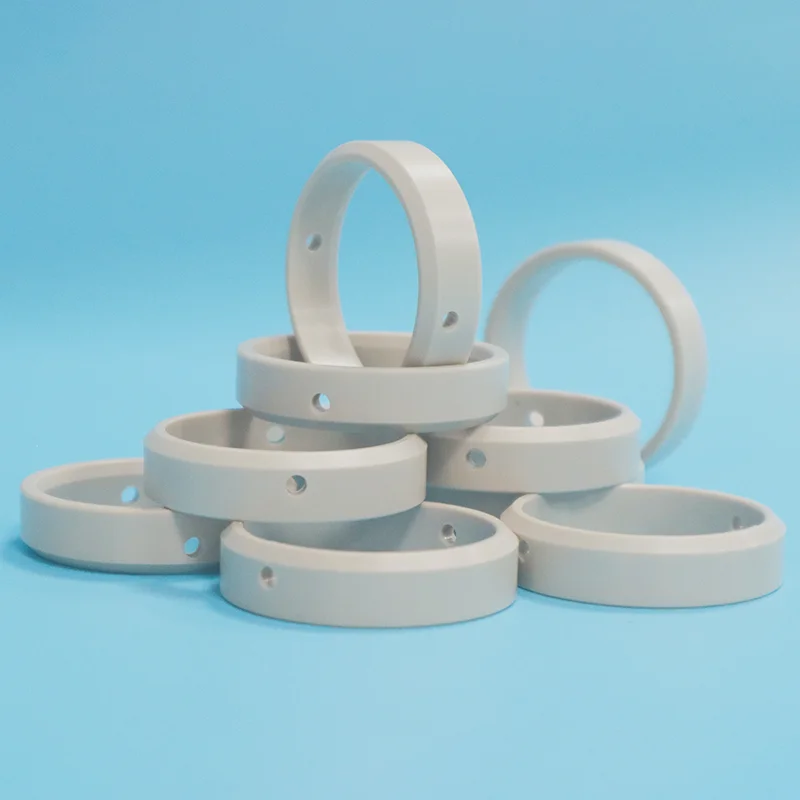

Peças de PTFE usinadas personalizadas

Taifno é um fabricante especializado que oferece peças de PTFE usinadas sob medida. Nossa equipe de especialistas produz componentes com base em desenhos CAD, arquivos PDF ou até mesmo esboços feitos à mão. Trabalhamos com uma ampla gama de materiais, incluindo PTFE virgem e vários tipos de enchimento (como fibra de vidro, fibra de carbono, dissulfeto de molibdênio, bronze, PEEK, etc.), cada um projetado para atender a requisitos específicos de desempenho.

Solicite um orçamento hoje; responderemos dentro de 24 horas para discutir soluções e preços e fornecer amostras grátis.

O que são peças de PTFE usinadas sob medida?

As peças personalizadas de PTFE são componentes usinados com precisão ou moldados fabricados com resina de PTFE de acordo com suas especificações exatas, e não um padrão pronto para uso. Você precisa deles quando os tamanhos padrão não cabem, seu flange não é padrão ou sua aplicação exige um formato, tolerância ou classe de material específico.

Exemplos: juntas personalizadas, sedes de válvulas, anéis de pistão, almofadas de rolamento, foles, isoladores, qualquer formato que você possa desenhar, podemos fabricar em PTFE.

Principais características do material:

Inércia química: Resiste a quase todos os produtos químicos, ácidos, álcalis, solventes, hidrocarbonetos

Faixa de temperatura: Serviço contínuo de -180°C a +200°C (curto prazo até +300°C)

Atrito mais baixo: Coeficiente tão baixo quanto 0,04, o mais baixo de qualquer material sólido

Superfície antiaderente: evita adesão e acúmulo de mídia, fácil limpeza

Isolamento elétrico: Excelentes propriedades dielétricas

Conformidade com a FDA: disponível em graus alimentícios e biocompatíveis

Processos de Fabricação

As peças personalizadas de PTFE podem ser fabricadas através de dois processos principais:

Por que escolher peças personalizadas de PTFE

O problema: as peças padrão não cabem

Comparação: PTFE personalizado vs padrão vs modificado

Comparação de custos e desempenho

Visão principal: Uma peça padrão de PTFE pode custar US$ 50. Uma peça personalizada de PTFE pode custar US$ 200. Mas se a peça padrão falhar a cada 3 meses e a peça personalizada durar 3 anos, a peça personalizada economiza dinheiro no primeiro ano.

Adicionar tempo de inatividade, mão de obra e retrabalho? Personalizado vence sempre.

Aplicativos

Indústrias Primárias

Peças personalizadas típicas

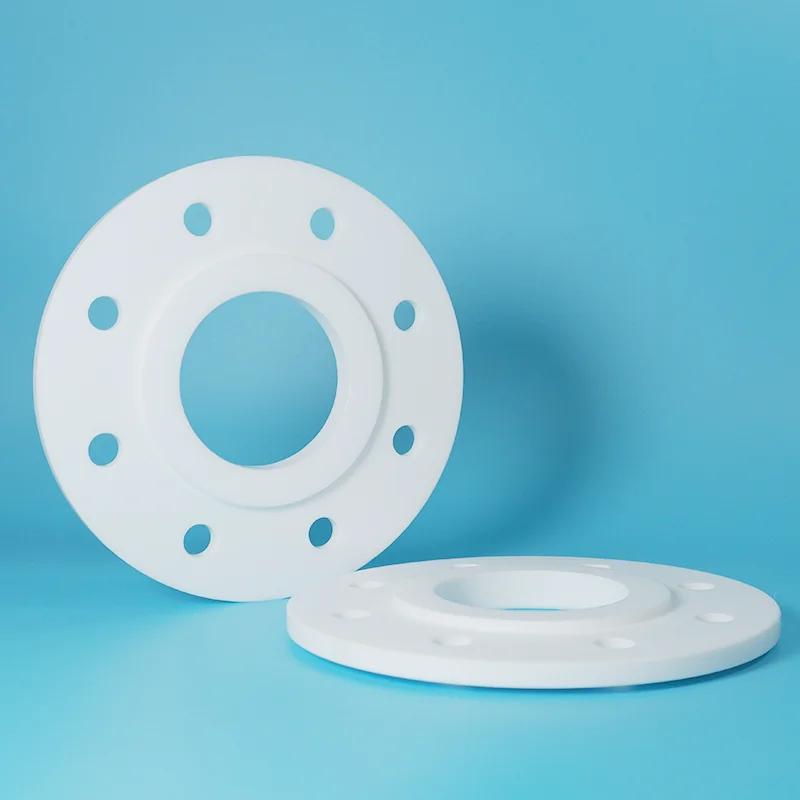

Vedações e juntas: qualquer formato, qualquer tamanho, geometrias personalizadas

Buchas e rolamentos: Rolamentos de bucha, arruelas de encosto, buchas flangeadas

Componentes da válvula: sedes de válvula, bujões, esferas, diafragmas

Isoladores elétricos: Issores, espaçadores, corpos de conectores

Anéis de pistão: anéis de compressor, anéis guia, bandas de desgaste

Material de laboratório: Béqueres, tubos de ensaio, funis, cadinhos, dimensões personalizadas

Componentes complexos: peças com vários recursos, qualquer forma que você possa desenhar

Opções de classificação de material

Guia de seleção rápida

Aplicações do mundo real

Estudo de caso 1: Sede de válvula personalizada — Vida útil 6x mais longa

Desafio: Uma fábrica de produtos químicos tinha um tamanho de válvula esférica fora do padrão. As sedes de válvula de PTFE padrão não serviam. A fábrica modificou os assentos padrão no local, o que consumiu muito tempo, foi caro e comprometeu o desempenho da vedação. O vazamento ocorreu a cada 3-4 meses.

Solução: Sedes de válvula de PTFE usinadas sob medida para dimensões exatas da válvula. Classe com enchimento de vidro para resistência ao desgaste em meios abrasivos.

Resultado: ajuste perfeito. Não são necessárias modificações. Os assentos duraram mais de dois anos, seis vezes mais que os assentos padrão modificados. Eliminou US$ 8.000/ano em custos de modificação e tempo de inatividade.

Estudo de caso 2: Componente complexo de PTFE — Tolerâncias rigorosas alcançadas

Desafio: Um fabricante de equipamentos semicondutores precisava de um componente complexo de PTFE com tolerância de ±0,02 mm, vários recursos e pureza ultra-alta para uso em salas limpas. O PTFE padrão não atendeu à precisão dimensional.

Solução: Usinagem CNC de precisão com instalação de temperatura controlada (68-72°F) para manter a estabilidade dimensional. Recozimento de alívio de tensão aplicado para evitar fluxo frio. PTFE virgem de alta pureza com rastreabilidade total.

Resultado: geometria complexa alcançada dentro da tolerância. Contaminação zero na validação de salas limpas. Vários pedidos repetidos feitos.

Estudo de caso 3: Junta personalizada de grande diâmetro – sem costura, sem vazamento

Desafio: Uma fábrica de produtos químicos precisava de uma junta de PTFE para um flange revestido de vidro com 2.000 mm de diâmetro. Juntas padrão não disponíveis neste tamanho. As juntas de folha cortadas sob medida eram muito caras e apresentavam pontos fracos nas costuras.

Solução: Junta de PTFE personalizada moldada por compressão com diâmetro exato de 2.000 mm, espessura otimizada para proteção de flange revestida de vidro.

Resultado: Construção moldada em peça única — sem costuras. Ajuste perfeito. Nenhum dano ao flange revestido de vidro. A junta funcionou sem vazamentos por 18 meses e contando.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Propriedades do material PTFE

Capacidades Dimensionais

Garantia de qualidade

Material de resina 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.

Rastreabilidade total — Cada lote rastreável desde a matéria-prima até o produto acabado. Certificados de materiais disponíveis mediante solicitação.

Usinagem de precisão — Componentes usinados com precisão com tolerâncias restritas usando equipamentos CNC avançados.

Certificação ISO 9001:2015 — Processos de fabricação certificados sob sistemas de gestão de qualidade ISO.

Classes em conformidade com a FDA disponíveis — PTFE virgem e classes selecionadas atendem aos requisitos da FDA 21 CFR 177.1550.

Suporte DFM gratuito — Avaliamos seu projeto e recomendamos alternativas de geometria ou materiais para menor custo — mesma função, melhor capacidade de fabricação. Incluído em cada cotação.

Protótipo para Produção — Protótipo único para produção em alto volume — tudo suportado. Prazo de entrega: protótipo de 5 a 7 dias, produção de 7 a 15 dias.

Perguntas frequentes

P: O que você precisa para cotar peças de PTFE usinadas personalizadas e quanto tempo leva?

R: Quatro coisas:

(1) Desenho ou esboço: 3D (STEP/IGES), 2D (PDF) ou até mesmo um esboço manual com dimensões importantes.

(2) Grau do material: recomendamos se não tiver certeza.

(3) Quantidade: protótipo, pequeno lote ou produção.

(4) Aplicação: temperatura, meio, pressão (para que possamos recomendar o grau certo).

Prazo de entrega da cotação: 24 horas.

Prazo de entrega do protótipo: 5 a 7 dias.

Prazo de produção: 7 a 20 dias.

Envio: Aéreo de 5 a 15 dias; Mar 15-30 dias.

P: Quais tolerâncias você pode alcançar e quanto custa a personalização?

R: Tolerância padrão: ±0,05 mm.

Precisão: ±0,02 mm.

Os custos dependem da complexidade, tamanho, material, tolerância e quantidade.

Comparação de custos: uma peça padrão pode custar US$ 50. Uma peça personalizada pode custar US$ 200. Mas se a peça padrão precisar ser substituída a cada 3 meses, a peça personalizada se paga no primeiro ano.

Ajudamos a otimizar seu projeto para reduzir custos — feedback gratuito do DFM em cada cotação. Sem taxas ocultas. Transparência total.

P: Quais são os limites e como vocês me ajudam a evitar erros?

R: Temperatura: -180°C a +200°C (até +300°C a curto prazo).

Limites químicos:

PTFE virgem: não para metais alcalinos fundidos ou flúor.

Cheio de vidro: não para HF ou álcalis fortes.

Cheio de carbono: não para oxidantes fortes.

Erros mais comuns: projetar para moldagem por injeção (o PTFE não pode ser moldado por injeção), especificar tolerâncias muito apertadas (aumenta o custo) ou escolher a qualidade errada para o seu material.

Nós ajudamos você a evitar isso, revisão gratuita do DFM com cada cotação. Avaliamos o projeto, confirmamos a compatibilidade, recomendamos a classe correta e sugerimos alternativas de geometria com menor custo.

Não fabricamos apenas peças, resolvemos problemas de vedação.
