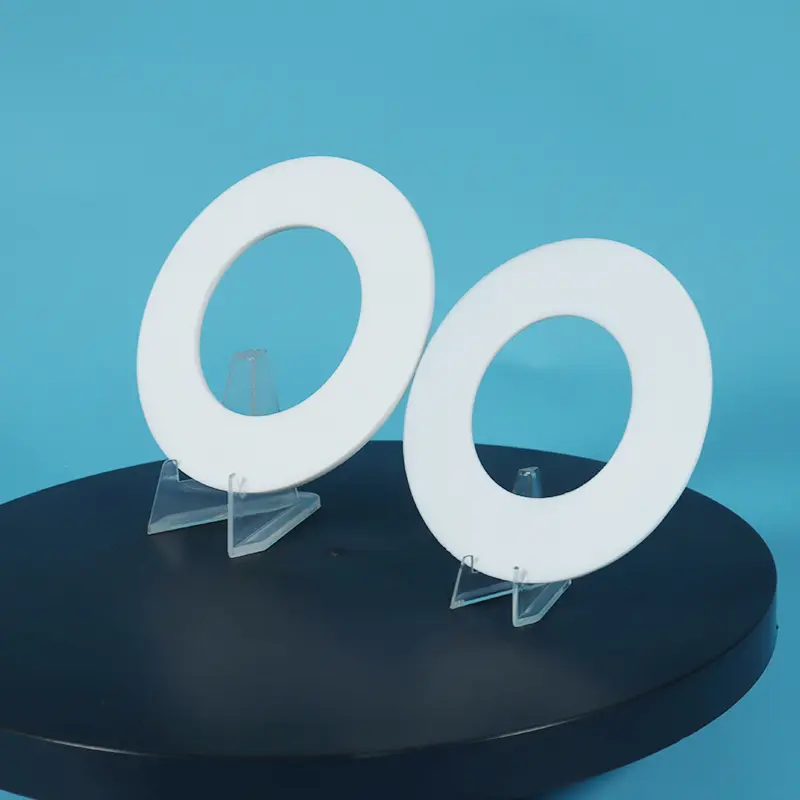

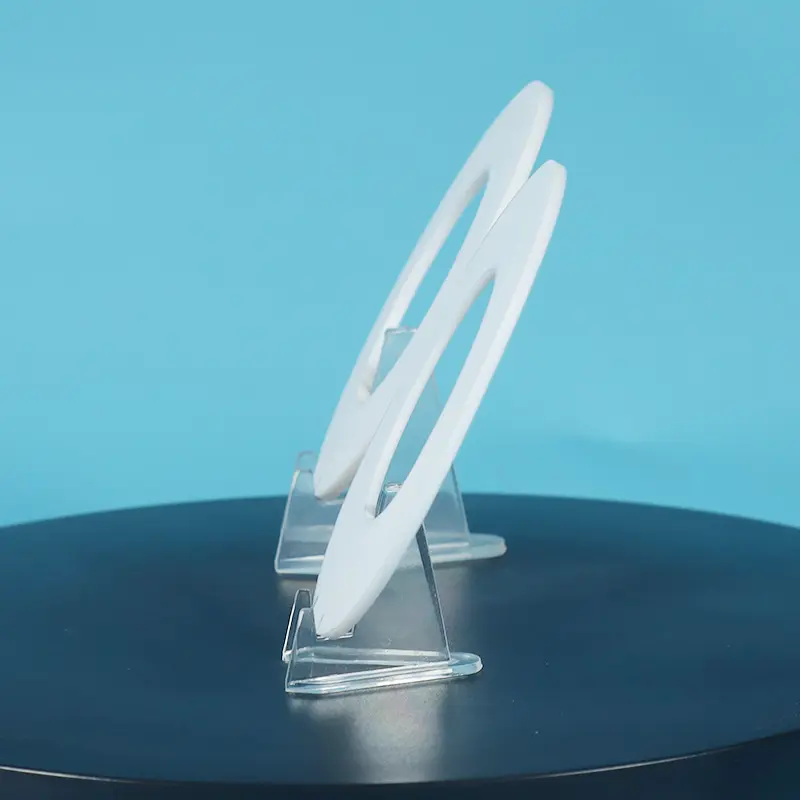

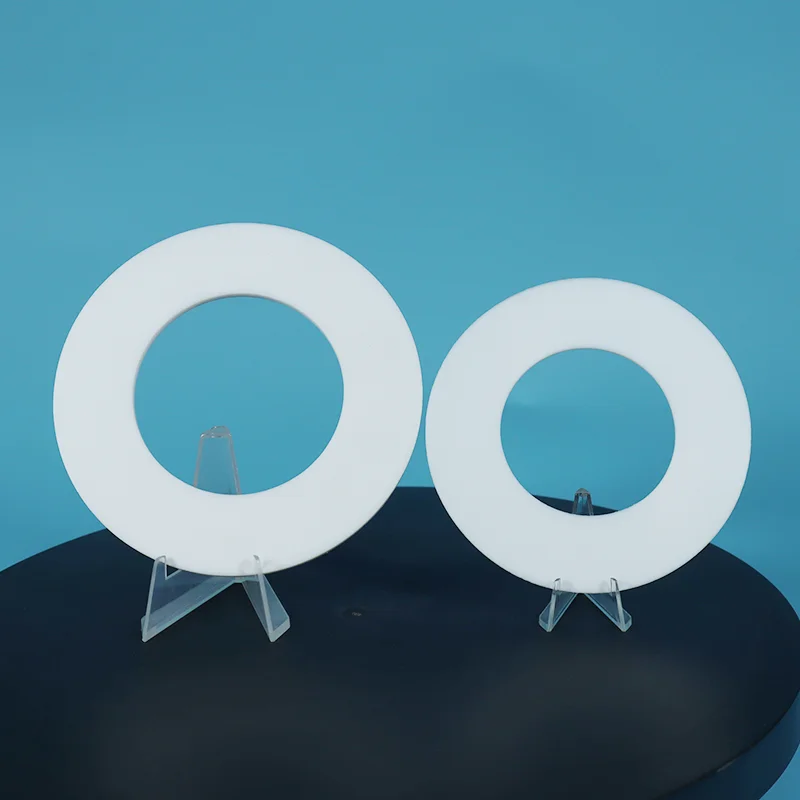

Junta plana virgem PTFE

Comparadas às juntas de borracha ou grafite, as juntas planas de PTFE puro oferecem desempenho superior ao lidar com meios corrosivos, temperaturas extremas e aplicações que exigem altos níveis de higiene. Com 20 anos de experiência na indústria de PTFE, a Taifno fornece materiais de vedação adaptados aos seus requisitos específicos de produtos químicos, temperatura e pureza; não hesite em contactar-nos.

Introdução do produto e por que escolher

O que é uma junta de PTFE?

Uma junta de PTFE (junta de politetrafluoroetileno) é um componente de vedação fabricado a partir de resina de PTFE por meio de processos de usinagem, moldagem ou corte. As juntas planas de PTFE virgem são valorizadas por sua ampla resistência química, ampla faixa de temperatura operacional e propriedades não contaminantes. Eles estão disponíveis em configurações que incluem juntas planas, juntas em forma de V, anéis de pistão e sedes de válvulas esféricas.

Características principais

Resistência química universal (pH 0-14):Resistente a praticamente todos os produtos químicos industriais, ácidos, solventes e álcalis

Ampla faixa de temperatura (-180°C a +200°C):Mantém a integridade da vedação desde serviços criogênicos até serviços em alta temperatura

Menor coeficiente de atrito (0,05-0,10):Autolubrificante, reduz o desgaste nas superfícies de contato

Superfície antiaderente:Evita a adesão e o acúmulo de mídia, facilitando a limpeza

Excelente isolamento elétrico:Alta rigidez dielétrica até 20 kV/mm

Graus compatíveis com FDA disponíveis:Virgin PTFE atende FDA 21 CFR 177.1550

Por que escolher o PTFE em vez de outros materiais?

Guia de comparação e seleção

PTFE vs Borracha vs Metal vs Juntas de Grafite

Comparação de graus de PTFE

Guia de seleção rápida

Aplicativos primários

Especificações Técnicas

Propriedades da junta de PTFE

Tamanhos disponíveis

Garantia de qualidade

Material de resina 100% virgem — sem material reciclado, sem material reciclado

Rastreabilidade total — certificados de materiais disponíveis mediante solicitação

Graus em conformidade com a FDA disponíveis — atende à FDA 21 CFR 177.1550

Fabricação personalizada — disponível em vários tamanhos, espessuras e formatos

Prazo de entrega — tamanhos padrão em estoque (24 a 48 horas); tamanhos personalizados 5 a 10 dias

Caso do produto

Uma fábrica de papel em Guangdong, China, enfrentou falhas frequentes de vedação em seu sistema de vapor condensado operando a 180°C e pressão de 1,6 MPa. O sistema passou por dois ciclos térmicos todos os dias, causando repetidas expansões e contrações da conexão do flange. As juntas originais de PTFE puro sofreram deformação por fluência e desempenho de vedação reduzido sob ciclos térmicos contínuos, exigindo substituição aproximadamente uma vez por mês. A manutenção frequente não só aumentou os custos operacionais, mas também afetou a confiabilidade do equipamento e a eficiência da produção.

Para resolver esse problema, a fábrica substituiu as juntas convencionais de PTFE puro por juntas de PTFE com enchimento de vidro fabricadas a partir de folhas de PTFE reforçadas com fibra de vidro. Comparado com o PTFE sem enchimento, o PTFE com enchimento de vidro proporciona maior resistência à compressão, maior estabilidade dimensional e melhor resistência à fluência e ao fluxo a frio sob condições de alta temperatura e pressão. Essas propriedades mecânicas aprimoradas o tornam mais adequado para aplicações que envolvem ciclos térmicos repetidos e requisitos de vedação de flange de longo prazo.

Após a instalação, as juntas de PTFE preenchidas com vidro mantiveram um desempenho de vedação estável sob operação contínua a 180°C, 1,6 MPa e dois ciclos térmicos por dia. O intervalo de substituição da junta foi significativamente estendido de aproximadamente 1 mês para 14 meses, reduzindo bastante a frequência de manutenção e melhorando a confiabilidade do sistema de condensado de vapor.

Resultados da aplicação:

● Equipamento de aplicação:Sistema de vapor condensado em uma fábrica de papel

● Condições Operacionais:Temperatura de 180°C / pressão de 1,6 MPa / 2 ciclos térmicos por dia

● Solução original:Junta de PTFE puro

● Solução de substituição:Junta de PTFE com enchimento de vidro

● Melhoria da vida útil:Prorrogado de 1 mês para 14 meses

● Principais benefícios:Maior resistência à fluência, melhor estabilidade dimensional, frequência de manutenção reduzida e maior confiabilidade de vedação a longo prazo

Este caso destaca as vantagens dos materiais de PTFE preenchidos com vidro em aplicações de vedação de alta temperatura com ciclos térmicos frequentes, fornecendo uma solução mais durável do que as juntas de PTFE puro padrão para ambientes industriais exigentes.

Perguntas frequentes

P: O que é uma junta de PTFE e por que ela é usada sobre borracha ou metal?

R: Uma junta de PTFE (junta de politetrafluoroetileno) é um componente de vedação usado para evitar vazamentos entre flanges e conexões de tubos. As juntas planas de PTFE virgem são preferidas à borracha e ao metal porque oferecem resistência química universal (pH 0-14), a borracha incha em produtos químicos e o metal sofre corrosão.

Eles também oferecem uma ampla faixa de temperatura (-180°C a +200°C), superfície antiaderente e graus em conformidade com a FDA para aplicações alimentícias e farmacêuticas.

Quando usar PTFE: Produtos químicos agressivos, temperaturas extremas, processos regulamentados pela FDA e aplicações onde a contaminação não é aceitável.

Quando NÃO usar PTFE: Metais alcalinos fundidos, flúor elementar em altas temperaturas ou aplicações que exigem alta resistência mecânica sem reforço de enchimento.

P: Qual é a diferença entre juntas de PTFE virgem, PTFE preenchido e PTFE expandido (ePTFE)?

R: As juntas planas de PTFE virgem são feitas de resina de PTFE pura e sem preenchimento e oferecem a mais alta resistência química e pureza, a escolha preferida para contato com alimentos regulamentado pela FDA e processamento farmacêutico.

A junta plana de PTFE virgem preenchida incorpora aditivos como vidro, sulfato de bário ou carbono para melhorar a resistência mecânica e reduzir a fluência, tornando-as adequadas para aplicações de alta pressão. O PTFE preenchido é o tipo mais comum para uso industrial geral.

As juntas de PTFE expandido (ePTFE) são produzidas pelo estiramento do PTFE virgem para criar um material altamente compressível e adaptável que veda com eficácia em superfícies de flange ásperas, danificadas ou irregulares com cargas de parafuso mais baixas. Ao contrário do PTFE preenchido, o ePTFE mantém a resistência química total do PTFE virgem porque não são introduzidos aditivos.

P: Quais são as limitações da junta plana Virgin PTFE e quais são os erros mais comuns?

UM: Temperatura: -180°C a +200°C serviço contínuo.

Químico: resistência universal pH 0-14, NÃO compatível com metais alcalinos fundidos ou flúor elementar em altas temperaturas.

Limitações: O PTFE tem baixa resistência à fluência (fluxo a frio), deforma-se sob alta pressão a longo prazo. O PTFE também possui baixa resistência mecânica, não sendo adequado para impactos de alta pressão sem reforço de enchimento.

Três erros comuns:

(1) Uso de PTFE virgem em serviço de alta pressão: ele se deforma sob carga sustentada; use PTFE preenchido.

(2) Aperto excessivo: o PTFE é macio; compressão excessiva causa deformação e vazamento. Use uma chave de torque.

(3) Seleção de classe errada: nem todas as juntas planas de PTFE virgem são iguais; escolha virgem para pureza, preenchido para resistência, ePTFE para conformabilidade. Incluímos especificações de instalação em cada pedido.

Precisa de ajuda para selecionar a nota certa? Contate-nos com sua temperatura, pressão e meio, recomendamos o tipo correto de PTFE dentro de 24 horas.
