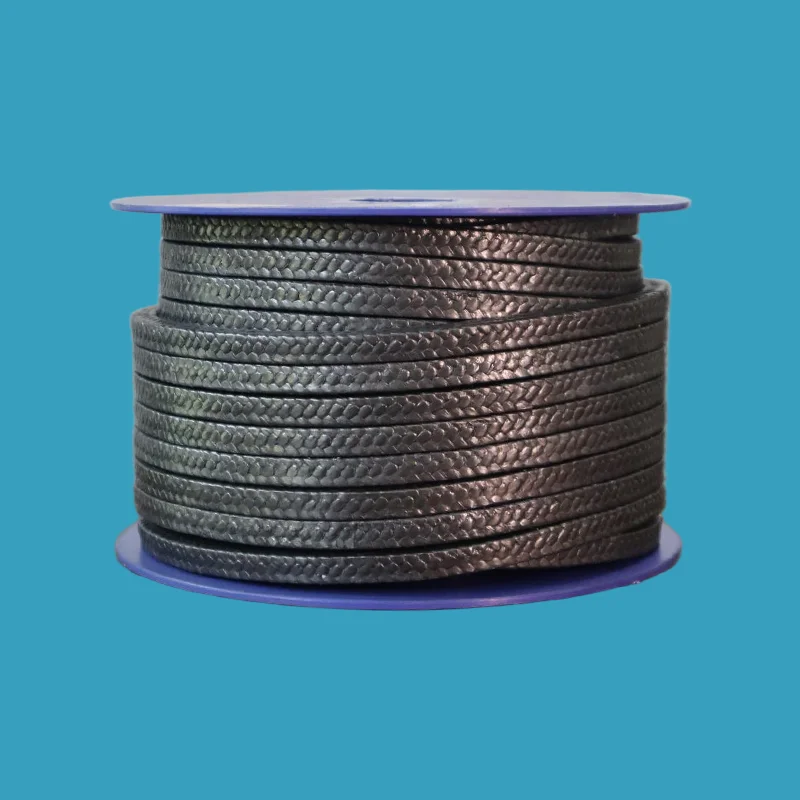

Embalagem trançada de fibra de carbono

Taifno é um fabricante profissional e confiável de embalagens trançadas de fibra de carbono. Este produto de alto desempenho foi projetado para condições operacionais exigentes, com uma faixa de temperatura de -240°C a +350°C e capacidades de pressão de até 200 bar; é resistente a uma ampla gama de meios químicos na faixa de pH 0–14 (com exceção de agentes oxidantes fortes).

O que é embalagem de fibra de carbono?

A gaxeta trançada de fibra de carbono é trançada com fios de carbono de alta resistência (à base de poliacrilonitrila, teor de carbono superior a 90%) e impregnada com dispersão de PTFE e lubrificantes de grafite.

As fibras de carbono fornecem excepcional resistência à tração, condutividade térmica e estabilidade dimensional. A impregnação de PTFE/grafite reduz o atrito, evita arranhões no eixo e adiciona resistência química.

Como funciona:

Fibras de carbono: fornecem resistência, condutividade térmica (dissipa o calor de fricção) e estabilidade química em altas temperaturas

Impregnação de PTFE/grafite: Reduz o atrito, evita arranhões no eixo e aumenta a resistência química

Trança de intertravamento: fornece flexibilidade, contato uniforme do eixo e vedação confiável sob pressão

Por que escolher a embalagem de fibra de carbono?

O meio-termo: onde outros falham

Guia de comparação e seleção

Fibra de Carbono vs PTFE vs Grafite vs Aramida/PTFE

Guia de seleção rápida

Aplicativos primários

Aplicações do mundo real

Estudo de caso 1: Bomba de óleo quente de refinaria — Vida útil 3x mais longa

Cliente: Grande empresa de refino que processa óleo quente a 280°C

Desafio: a gaxeta de PTFE era substituída a cada 4-6 meses. A temperatura operacional foi de 280°C – acima do limite de serviço contínuo do PTFE. A embalagem estava amolecendo e extrudando, causando vazamentos e paradas frequentes.

Solução: Engaxetamento de fibra de carbono instalado com impregnação de PTFE/grafite. A alta condutividade térmica dissipou o calor friccional. As fibras de carbono mantiveram a resistência a 280°C.

Resultado: a embalagem durou mais de 18 meses — 3 vezes mais. Vazamento zero. Os intervalos de manutenção estenderam-se de meses a anos.

Economia anual de custos: US$ 12.000 por bomba.

Estudo de caso 2: Planta Química – Compatibilidade com pH 0-14

Cliente: Fábrica de produtos químicos que bombeia vários produtos químicos em toda a faixa de pH

Desafio: Um dia ácido, no outro cáustico. A gaxeta de PTFE funcionava quimicamente, mas não suportava o calor gerado em altas velocidades. Embalagem de grafite oxidada em ácidos.

Solução: Embalagem de fibra de carbono com resistência química de pH 0-14 e alta condutividade térmica. Lidou com produtos químicos e calor.

Resultado: o empacotamento foi realizado de maneira confiável em todos os serviços químicos. A dissipação de calor eliminou a pontuação do eixo. Nenhuma substituição em 12 meses.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Propriedades de embalagem de fibra de carbono

Notas disponíveis

Garantia de qualidade

Fibra de carbono de alta qualidade — Fio de carbono premium dos principais fabricantes

Impregnação de PTFE/Grafite — Tratamento completo para lubrificação consistente e resistência química

Trança de precisão — Construção trançada intertravada para densidade e flexibilidade uniformes

Rastreabilidade total — Cada lote é rastreável desde a matéria-prima até a embalagem acabada

Desempenho testado — classificações de temperatura, pressão e velocidade verificadas de acordo com os padrões do setor

Perguntas frequentes

P: Quando devo usar embalagem trançada de fibra de carbono?

R: Use-o quando precisar de uma gaxeta que lide com calor, pressão e produtos químicos juntos, o meio-termo onde o PTFE falha (acima de +260°C) e o grafite é um exagero (abaixo de +350°C).

Quando usar: +260°C a +350°C, alta velocidade (até 25 m/s), alta pressão, óleos quentes, produtos químicos com pH 0-14.

Quando NÃO usar: Oxidantes fortes em alta temperatura (ácido nítrico, cloro), o carbono oxida.

Produtos químicos limpos abaixo de +200°C, o PTFE é mais barato.

Calor extremo acima de +350°C, o grafite é melhor.

Alimentos/farmacêuticos, o PTFE é compatível com a FDA, o carbono não.

P: Fibra de carbono vs. PTFE vs grafite, qual deles economiza seu dinheiro?

R: O PTFE custa menos inicialmente, mas falha acima de +200°C. O grafite custa mais e suporta +650°C, mas se o seu serviço estiver abaixo de +350°C, você está pagando demais por uma capacidade que não precisa.

A fibra de carbono é o ponto ideal: maior valor inicial que o PTFE, menor que o grafite, mas cobre a faixa intermediária resistente onde o PTFE falha e o grafite é desnecessário.

Regra rápida:

Abaixo de +200°C, mídia limpa → PTFE.

+260°C a +350°C, produtos químicos, alta velocidade → Fibra de carbono.

Acima de +350°C, vapor → Grafite.

P: Quais são os limites e os erros mais comuns?

UM: Temperatura: -240°C a +350°C.

Pressão: até 30 bar (rotativo), até 200 bar (alternativo/estático).

Velocidade: até 25 m/s (rotativo).

Químico: pH 0-14, exceto oxidantes fortes em alta temperatura (ácido nítrico, cloro) que atacam o carbono.

Três erros comuns:

(1) Usar fibra de carbono em oxidantes fortes: o carbono oxida. Use PTFE ou grafite.

(2) Aperto excessivo: a compressão excessiva danifica a gaxeta e aumenta o calor de fricção. Use uma chave de torque.

(3) Eixo muito macio: a fibra de carbono é resistente; garanta uma dureza do eixo ≥45 HRC ou use uma luva de eixo.
