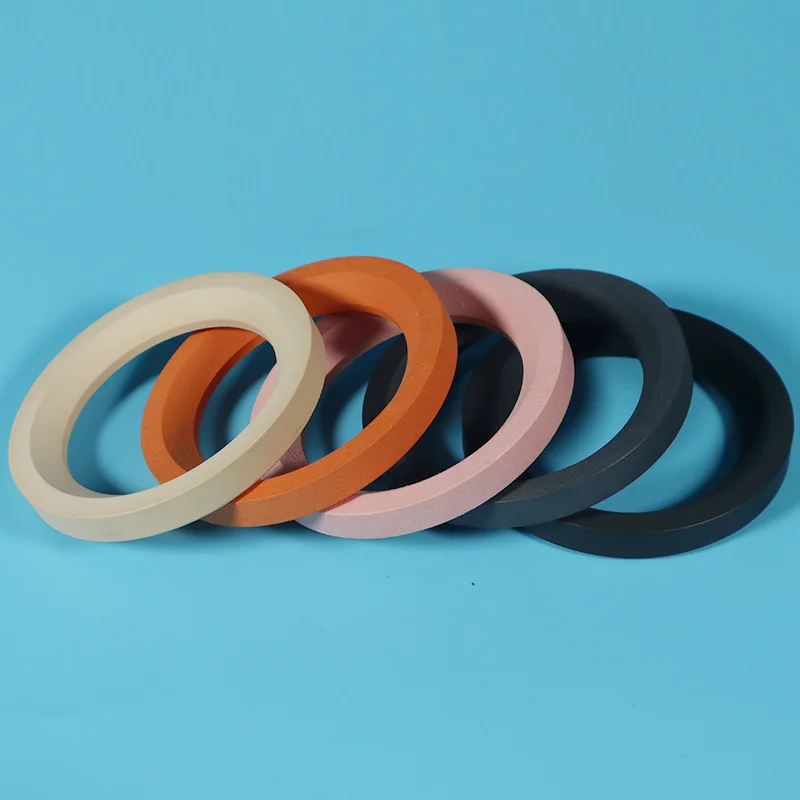

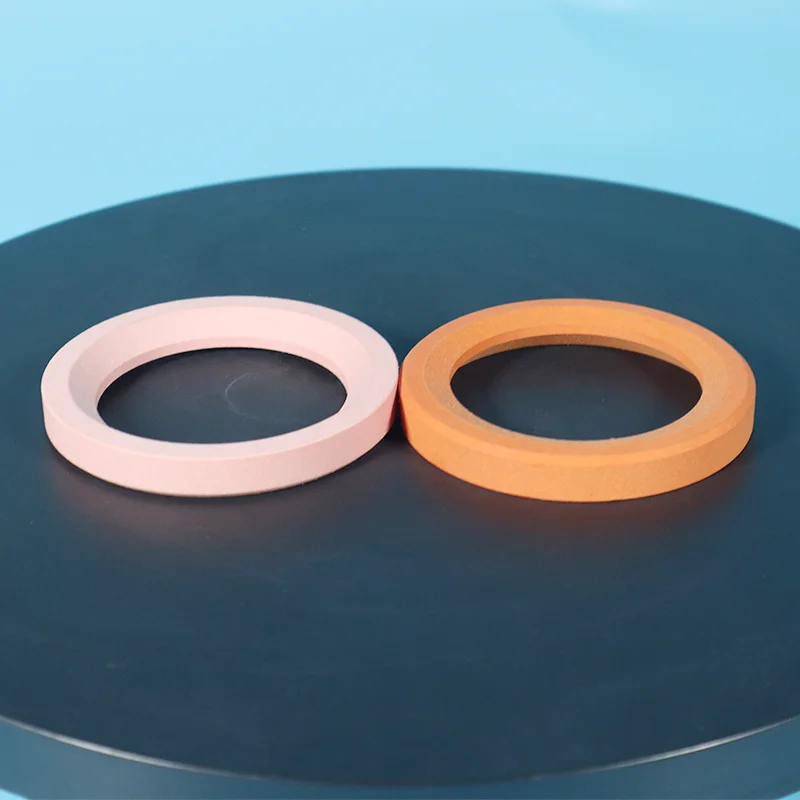

Assento de válvula PTFE modificado preenchido

As sedes de válvula de PTFE modificado preenchido são fabricadas com precisão incorporando fibra de vidro, fibra de carbono ou resinas modificadas avançadas, aumentando assim a resistência mecânica e a estabilidade dimensional sem comprometer a resistência química.

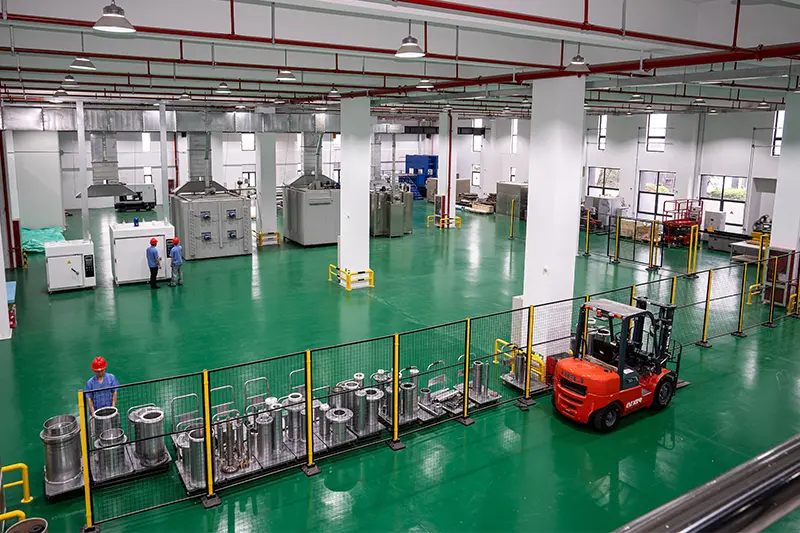

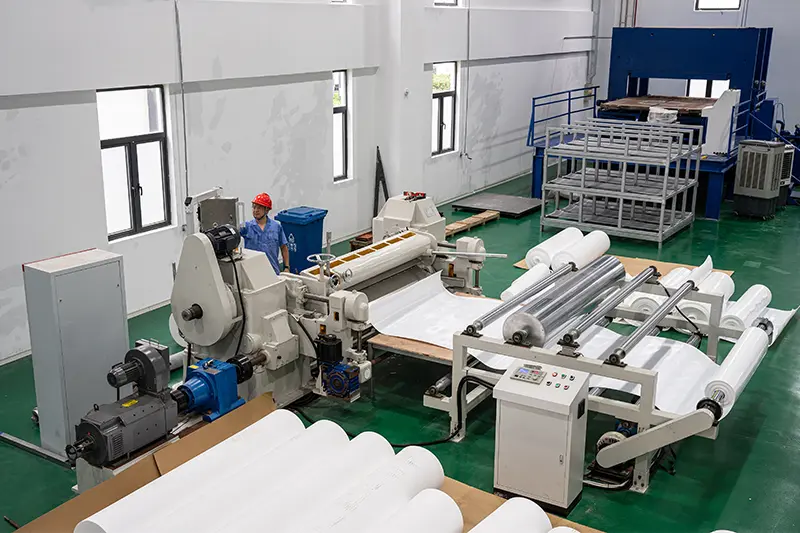

Taifno é um fabricante especializado com capacidade interna de pesquisa e desenvolvimento e produção. Nossos produtos estão em conformidade com diversas certificações internacionais, incluindo padrões CE e FDA, e estão disponíveis em uma variedade de especificações modificadas, como preenchimento com fibra de vidro, preenchimento com fibra de carbono, preenchimento com dissulfeto de molibdênio (MoS₂) e graus modificados com TFM™.

Por que escolher sedes de válvula de PTFE modificadas e preenchidas?

O problema do PTFE virgem

Três vantagens principais

1. Resistência aprimorada à fluência

O PTFE padrão deforma-se permanentemente sob carga sustentada, causando vazamento e substituição frequente. Compostos de PTFE modificados, incluindo resinas modificadas TFM™ e classes com enchimento de vidro/carbono, resistem à deformação sob carga e mantêm a força de vedação durante serviço prolongado. O resultado é uma sede de válvula que mantém o torque por mais tempo e veda com mais firmeza.

2. Resistência superior ao desgaste

As sedes das válvulas em meios abrasivos, lamas, areia ou fluidos cristalizados desgastam-se rapidamente. O PTFE preenchido com vidro oferece maior resistência à compressão e rigidez, enquanto os graus preenchidos com carbono proporcionam baixo atrito e dissipação de calor. As melhorias na resistência ao desgaste podem prolongar a vida útil de 3 a 5 vezes mais do que o PTFE virgem.

3. Menor taxa de permeação

Em serviços químicos críticos, o meio pode permear lentamente através do PTFE virgem, atacando o corpo da válvula ou escapando para a atmosfera. As resinas de PTFE modificado, como o TFM™ PTFE, possuem uma estrutura polimérica mais densa, reduzindo significativamente a permeação e melhorando a integridade da vedação.

Comparação: PTFE modificado vs PTFE virgem

Comparação de custos e desempenho

Visão principal: O PTFE virgem custa menos inicialmente – mas se você substituí-lo a cada 6 a 12 meses, o custo cumulativo de peças + mão de obra + tempo de inatividade excede rapidamente o custo de uma sede de PTFE modificada que dura de 3 a 5 anos.

Comparação de desempenho

Aplicativos

Indústrias Primárias

Equipamento Típico

Válvulas esfera flutuantes e montadas em munhão

Válvulas borboleta

Válvulas gaveta e válvulas globo

Válvulas macho

Válvulas de controle e válvulas de estrangulamento

Aplicações do mundo real

Estudo de caso 1: Extensão de vida útil em 4x com PTFE modificado

Desafio: Uma fábrica de produtos químicos estava substituindo sedes de válvulas de PTFE em válvulas de controle que lidam com ácido agressivo a cada 8 a 10 meses devido a deformação por fluência e vazamento. O tempo de inatividade para substituição custa US$ 5.000 por válvula, por evento.

Solução: trocou para assentos de PTFE modificados com TFM™ com maior resistência à fluência e estabilidade dimensional.

Resultado: assentos duraram mais de 3 anos, 4 vezes mais do que o PTFE virgem. Eliminados 3 eventos de substituição por válvula.

Economia total: US$ 15.000 por válvula ao longo de 3 anos, além de redução de riscos trabalhistas e de segurança.

Estudo de caso 2: Problema de permeação de válvula esférica resolvido

Desafio: Um cliente de um fabricante de válvula esfera estava usando sedes de válvula de PTFE que não ofereciam resistência suficiente à deformação, desgaste e permeação. O PTFE também tinha tendência a inchar e contrair, tornando a vedação imperfeita.

O fabricante colaborou com especialistas em materiais para alterar o material da sede da válvula para PTFE modificado com TFM™, que ofereceu uma resistência à deformação muito maior e uma taxa de permeação mais baixa do que o PTFE padrão.

O material também proporcionou um acabamento superficial mais liso, reduzindo o atrito e melhorando a vedação entre a esfera e a sede.

Resultado: O novo assento ofereceu melhor resistência à permeação, melhor estabilidade dimensional e maior integridade estrutural. O fabricante agora produz essas sedes de válvula em tamanhos de ¾ a 54 polegadas de diâmetro, com aplicações nas indústrias de processamento químico, etanol, petróleo e gás, ferrovia, papel e alimentos.

Estudo de caso 3: PTFE preenchido com vidro para serviço de lama

Desafio: Uma operação de mineração estava substituindo sedes de válvulas a cada 4-6 semanas em válvulas de lama que lidam com partículas de minério abrasivas. As sedes de PTFE virgem estavam se desgastando rapidamente, causando frequentes interrupções na produção.

Solução: Atualizadas para sedes de PTFE preenchidas com vidro com maior resistência e resistência ao desgaste.

Resultado: os assentos duraram 8 meses, 8 vezes mais do que o PTFE virgem. O tempo de atividade da produção aumentou significativamente. Os intervalos de manutenção estenderam-se de semanas a meses.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Opções de classificação de material

Por que escolher Taifno?

Material de resina 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.

Rastreabilidade total — Cada lote rastreável desde a matéria-prima até o produto acabado. Certificados de materiais disponíveis mediante solicitação.

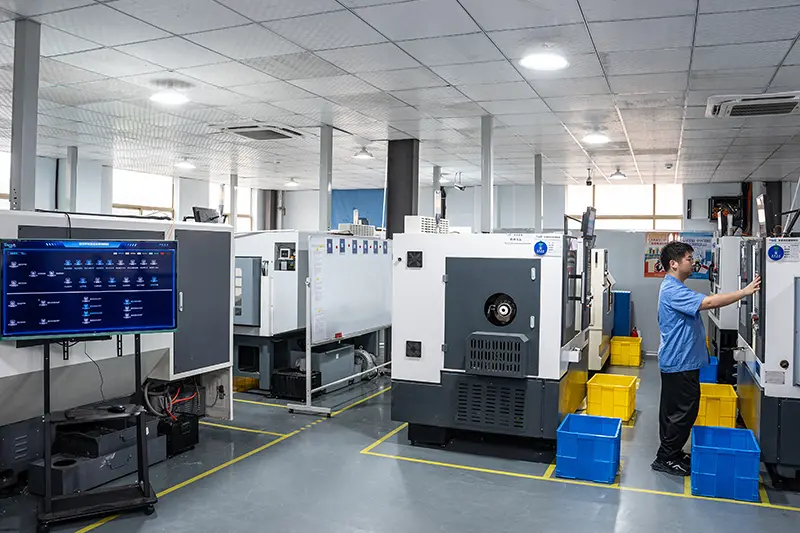

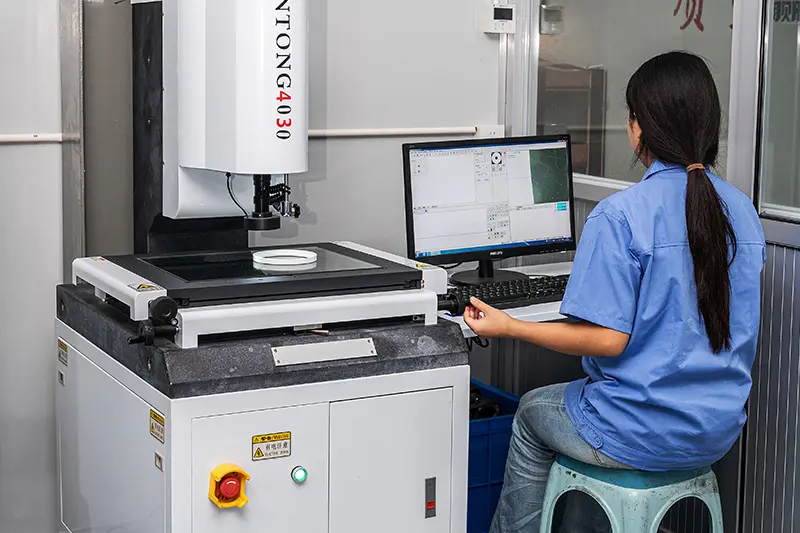

Usinagem de precisão — Os assentos são usinados com precisão com tolerâncias restritas (precisão de 0,1 mm disponível) usando tornos CNC.

Certificação ISO — Processos de fabricação certificados sob sistemas de gestão de qualidade ISO.

Classes em conformidade com a FDA disponíveis — PTFE virgem e classes modificadas selecionadas atendem aos requisitos da FDA 21 CFR 177.1550.

Suporte a projetos personalizados — Suporte de engenharia para otimizar a geometria da sede para seu projeto de válvula específico.

Perguntas frequentes

P: O que é uma sede de válvula de PTFE modificada e preenchida e quando devo atualizar do PTFE virgem?

R: As sedes de válvula de PTFE modificadas adicionam enchimentos como fibra de vidro, carbono ou resinas avançadas para melhorar a resistência mecânica, a resistência à fluência e ao desgaste, preservando a resistência química do PTFE.

Faça upgrade quando: Suas atuais sedes de PTFE virgem estiverem deformando sob pressão, desgastando-se prematuramente ou permitindo a permeação da mídia. Nestes casos, o PTFE modificado pode prolongar a vida útil de 3 a 5 vezes, reduzindo o tempo de inatividade e o custo total.

P: Preenchida com vidro versus preenchida com carbono versus modificada com TFM™, qual classe se adapta à minha válvula?

R: Três graus, três aplicações diferentes:

Preenchido com vidro: meios abrasivos, pastas, alta carga, maior resistência e resistência ao desgaste. Não para HF ou álcalis fortes.

Preenchido com carbono: alta velocidade, funcionamento a seco, dissipação de calor, melhor condutividade térmica e baixo atrito. Não para oxidantes fortes.

TFM™ modificado: sensível à permeação, ciclo térmico, serviços químicos críticos, estrutura mais densa, melhor recuperação de estresse. Custo mais alto, mas vida útil mais longa.

Regra rápida:

Precisa de resistência à abrasão? Cheio de vidro.

Precisa de dissipação de calor? Cheio de carbono.

Precisa de controle de permeação e longa vida útil? TFM®.

P: Quais são os limites e os erros de instalação mais comuns?

UM: Temperatura: -180°C a +200°C (dependendo do grau).

Pressão: até 414 bar — varia de acordo com o design e o material.

Limites químicos:

Cheio de vidro: Não é para HF ou álcalis fortes – o vidro reage

Cheio de carbono: Não é para oxidantes fortes – o carbono oxida

Virgin PTFE & TFM™: Não para metais alcalinos fundidos ou gás flúor

Erro mais comum: Excesso de compactação. O PTFE modificado é mais duro que o PTFE virgem e requer uma força de assentamento precisa. Muita compressão danifica o assento; muito pouco causa vazamento.
