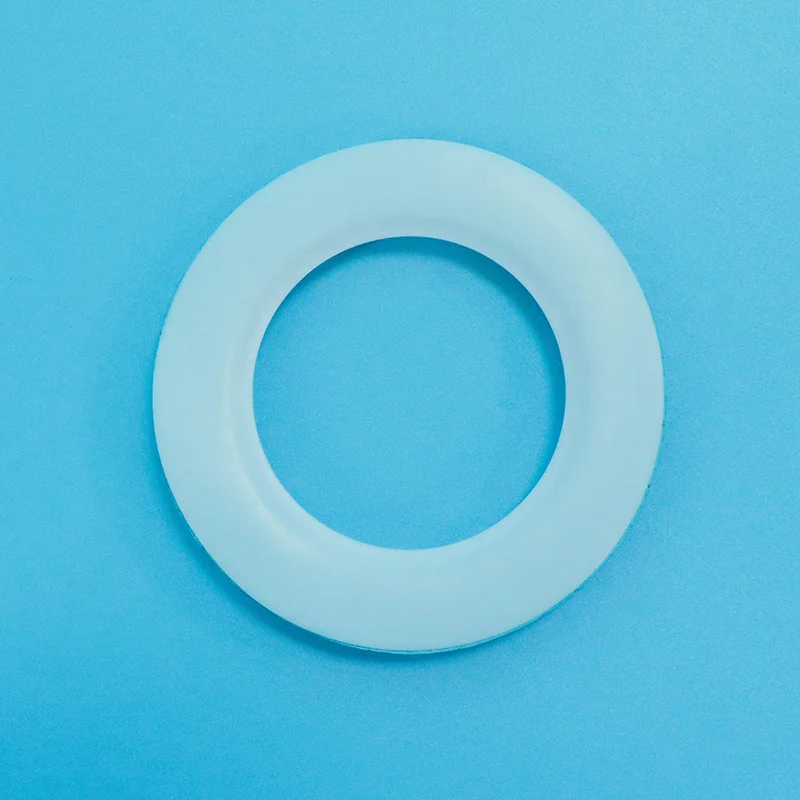

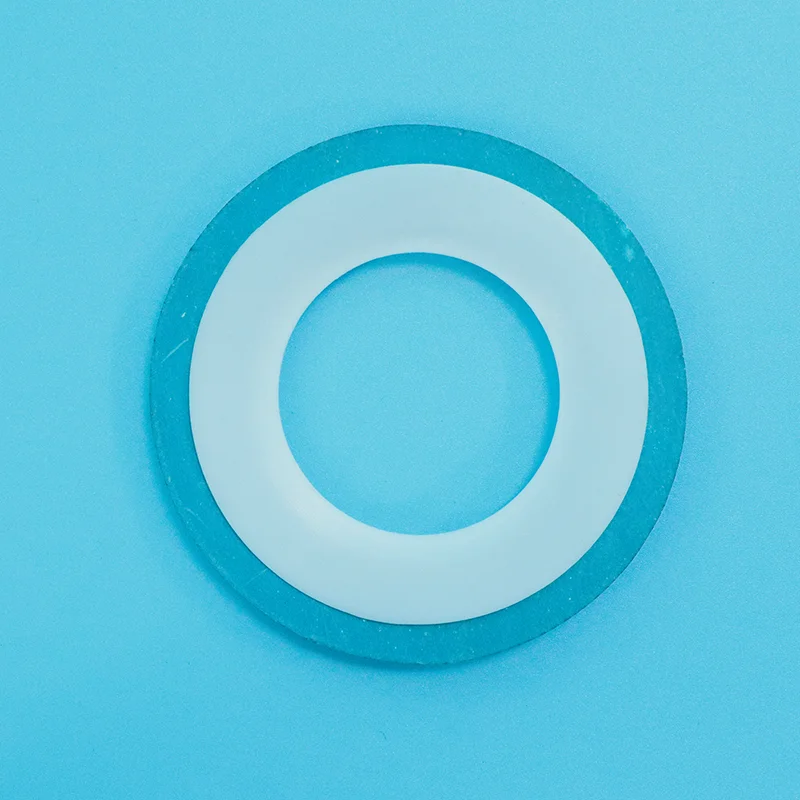

Junta de envelope PTFE tipo A

Se você está procurando uma junta de envelope PTFE Tipo A de alta qualidade, você pode escolher a Taifno como seu fornecedor e parceiro de longo prazo. Este produto possui um núcleo de enchimento macio envolto em uma capa de PTFE com uma fenda cortada da borda externa até o furo interno. Disponível em tamanhos até DN500. Fator de vedação m=2,5, tensão mínima de assentamento y=20 MPa.

O que é a junta de envelope PTFE tipo A?

Uma junta de envelope de PTFE Tipo A consiste em uma capa externa de PTFE com um núcleo de enchimento macio em seu interior. A jaqueta de PTFE é cortada da borda externa para dentro do furo interno, permitindo que o núcleo de enchimento seja inserido.

Estrutura:

Revestimento de PTFE: Feito de folha ou tubo de PTFE (normalmente com 0,8 a 1,0 mm de espessura), cortado da borda externa até aproximadamente 1,5 a 2 mm do furo interno

Núcleo de enchimento: material não metálico, como folha de borracha sem amianto, fibra comprimida ou folha composta de grafite

Construção Tipo A: O design da fenda simplifica a inserção do núcleo de enchimento, reduzindo a complexidade e o custo de fabricação

Características principais:

Revestimento de PTFE: fornece resistência química universal (pH 0-14), superfície antiaderente e protege o núcleo de enchimento contra ataques químicos

Núcleo de preenchimento: fornece compressibilidade, resiliência e capacidade de se adaptar às irregularidades do flange

Econômico: Custo de fabricação mais baixo que o Tipo B ou C — econômico para serviços químicos em geral

Guia de comparação e seleção

Tipo A vs Tipo B vs Tipo C vs PTFE Sólido

Guia de seleção rápida

Aplicativos primários

Especificações Técnicas

Propriedades da junta de envelope PTFE tipo A

Tamanhos disponíveis

Garantia de qualidade

Resina PTFE 100% virgem — qualidade consistente, lote após lote

Rastreabilidade total — certificados de materiais disponíveis mediante solicitação

Várias opções de enchimento — borracha sem amianto, fibra comprimida, composto de grafite

Tamanhos personalizados — disponíveis em tamanhos de flange padrão e dimensões personalizadas

Prazo de entrega — tamanhos padrão em estoque (24 a 48 horas); tamanhos personalizados 5 a 10 dias

Perguntas frequentes

P: Quando devo usar a junta de envelope de PTFE Tipo A?

R: Uma junta de envelope de PTFE Tipo A consiste em uma jaqueta de PTFE com uma fenda cortada da borda externa até o furo interno, com um núcleo de enchimento macio inserido no interior. A capa de PTFE proporciona resistência química universal (pH 0-14), enquanto o núcleo de enchimento proporciona compressibilidade e resiliência.

Use o Tipo A quando: Você precisa de resistência química para serviços corrosivos de baixa a média pressão (até 4,0 MPa) e o custo é levado em consideração.

Quando NÃO usar o Tipo A: Serviços críticos ou de alta pressão onde a integridade da vedação é fundamental, considere o Tipo B ou C.

Comparação de custos: O Tipo A custa de 30 a 50% menos que as juntas sólidas de PTFE do mesmo tamanho, tornando-as a escolha preferida para serviços químicos em geral.

P: Tipo A vs Tipo B vs Tipo C, qual devo escolher?

R: O Tipo A (fenda) é o mais econômico, melhor para serviços químicos gerais de baixa pressão.

O Tipo B (usinado) oferece melhor integridade de vedação com um envelope de PTFE completo e sem fenda, ideal para serviços críticos de pressão média-alta.

O tipo C (metal corrugado) fornece a mais alta classificação de pressão e resistência à explosão, ideal para alta pressão e ciclos térmicos.

Regra rápida:

Até 4,0 MPa, produtos químicos em geral → Tipo A.

Pressão mais alta, serviço crítico → Tipo B.

Alta pressão, ciclagem térmica, risco de explosão → Tipo C.

Nota de tamanho: Tipo A recomendado até DN500; para diâmetros maiores, o Tipo C é o preferido.

P: Quais são as limitações das juntas de envelope Tipo A e quais são os erros mais comuns?

UM: Temperatura: Até +200°C.

Pressão: Até 4,0 MPa (40 bar).

Químico: resistência universal pH 0-14, NÃO compatível com metais alcalinos fundidos ou flúor elementar em altas temperaturas.

Três erros comuns:

(1) Usando o Tipo A em serviço de alta pressão: acima de 4,0 MPa, a junta pode deformar ou falhar; use Tipo B ou C.

(2) Aperto excessivo: a compressão excessiva pode danificar a jaqueta de PTFE na fenda, expondo o núcleo de enchimento ao ataque químico.

(3) Uso em aplicações com meios que permeiam o PTFE: alguns produtos químicos (ácido nítrico, cloro, óxido de etileno) podem permear o PTFE ao longo do tempo e atacar o núcleo de enchimento. Para estes serviços, substitua as juntas regularmente ou use juntas de PTFE sólido.
