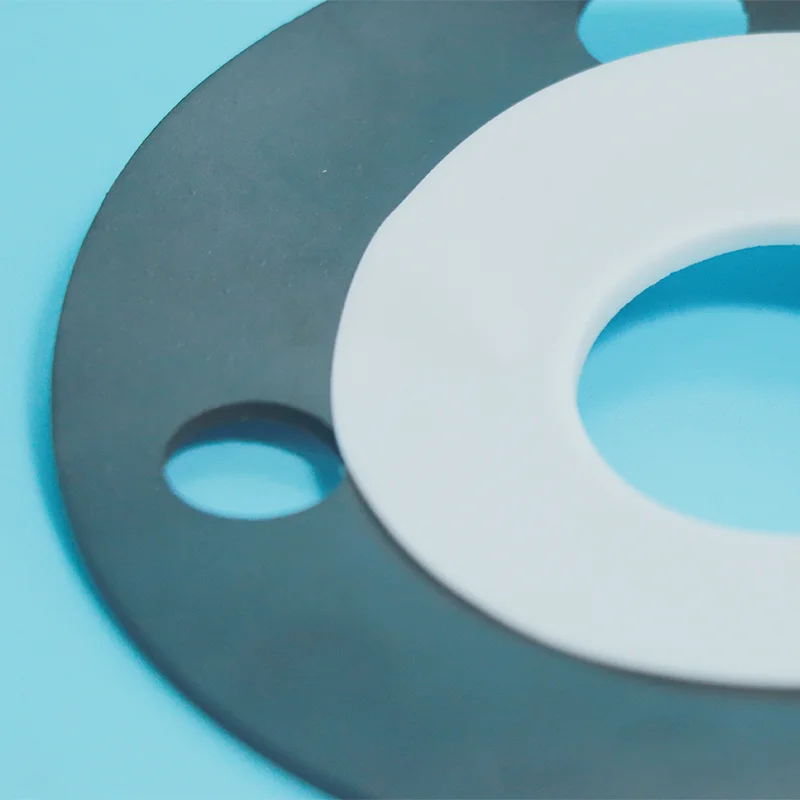

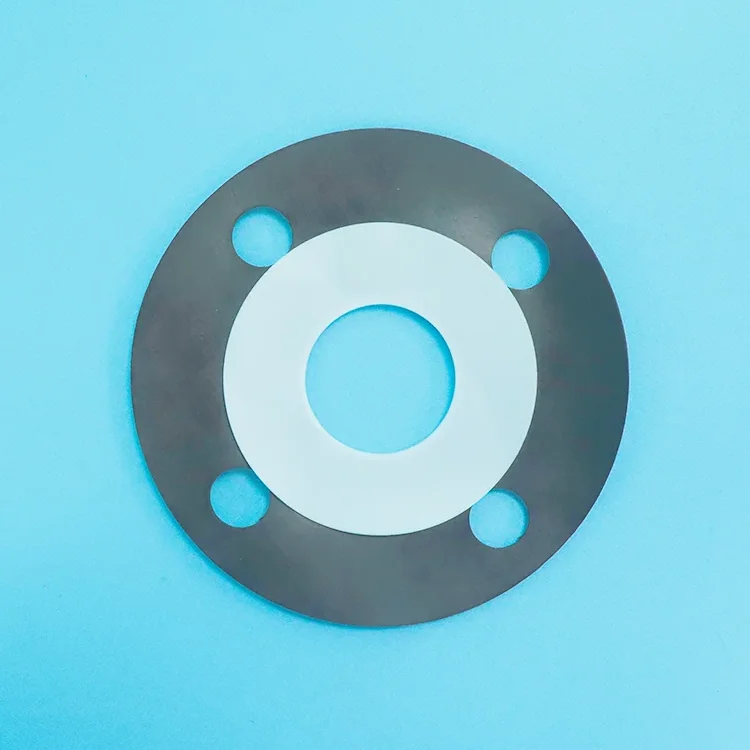

Junta de envelope PTFE tipo B

A junta envelope de PTFE tipo B é usinada a partir de um bloco de PTFE em uma seção transversal quadrada, encapsulando totalmente o núcleo de enchimento sem fenda. Melhor integridade de vedação que o Tipo A. Custo mais baixo que o PTFE sólido.

Envie o tamanho e a mídia do seu flange para Taifno, somos um fabricante profissional e podemos oferecer soluções personalizadas.

O que é junta de envelope PTFE tipo B?

Uma junta de envelope de PTFE Tipo B consiste em uma capa externa de PTFE usinada a partir de um bloco ou folha sólida de PTFE, encapsulando totalmente um núcleo de enchimento macio. Ao contrário do Tipo A (que tem uma fenda na borda externa), o Tipo B é usinado com uma seção transversal quadrada e não tem fenda – o núcleo de enchimento é completamente vedado dentro do envelope de PTFE.

Estrutura:

Revestimento de PTFE: Usinado a partir de bloco ou folha de PTFE em uma seção transversal quadrada, encapsulando totalmente o núcleo de enchimento sem fenda exposta

Núcleo de preenchimento: material não metálico, como folha de borracha sem amianto, fibra comprimida ou folha composta de grafite

Construção Tipo B: Envelope completo com seção transversal quadrada usinada, sem fenda, sem enchimento exposto, melhor integridade de vedação

Características principais:

Sem fenda: O núcleo de enchimento é completamente vedado dentro da jaqueta de PTFE, sem ponto fraco exposto

Melhor integridade de vedação: A construção usinada oferece desempenho de vedação superior em comparação com o Tipo A

Correspondência do diâmetro interno: O diâmetro interno pode ser usinado para corresponder ao furo do flange, evitando a turbulência do fluxo e reduzindo a erosão

Guia de comparação e seleção

Tipo A vs Tipo B vs Tipo C vs PTFE Sólido

Guia de seleção rápida

Aplicativos primários

Especificações Técnicas

Propriedades da junta do envelope PTFE tipo B

Opções de preenchimento disponíveis

Estudo de caso

Em uma grande planta petroquímica em Xangai, a válvula de saída da tubulação de um compressor de gás de cracker de etileno (Classe 300) operava sob condições de serviço contendo H₂S com exposição a meios corrosivos, temperaturas elevadas, flutuações de pressão e ciclos frequentes de partida-parada. As juntas espirais originais perderam gradualmente o desempenho de vedação durante a operação de longo prazo devido à corrosão dos materiais do enrolamento e dos componentes de enchimento, criando riscos potenciais de vazamento e aumentando os requisitos de manutenção.

Para enfrentar esses desafios, a fábrica substituiu as juntas existentes por juntas encapsuladas em PTFE Tipo B. Apresentando um núcleo de enchimento flexível totalmente revestido com PTFE, este projeto oferece excelente resistência a H₂S, ácidos, álcalis e outros produtos químicos agressivos, evitando o contato direto entre o meio do processo e o material de enchimento interno. O núcleo compressível também proporciona melhor desempenho de recuperação, permitindo que a junta compense irregularidades do flange e flutuações de pressão durante a operação.

Após a instalação, as juntas encapsuladas em PTFE Tipo B alcançaram um desempenho de vedação estável na aplicação da válvula de saída do compressor de gás de cracker de etileno. Ao longo do ciclo de recuperação de 4 anos, o sistema manteve vazamento zero, demonstrando a confiabilidade de longo prazo da tecnologia de juntas encapsuladas em PTFE em aplicações exigentes de vedação petroquímica, ao mesmo tempo que reduz a frequência de manutenção e melhora a segurança operacional.

Perguntas frequentes

P: O que é uma junta de envelope de PTFE Tipo B e quando devo usá-la?

R: Uma junta de envelope de PTFE Tipo B é uma jaqueta de PTFE usinada com seção transversal quadrada, encapsulando totalmente um núcleo de enchimento macio sem fenda. O envelope completo proporciona integridade de vedação superior em comparação com o Tipo A (tipo fenda), sem núcleo de enchimento exposto, sem potencial ponto fraco. O diâmetro interno pode ser usinado para corresponder ao furo do flange, evitando turbulência no fluxo.

Use o Tipo B quando: Você precisa de melhor confiabilidade de vedação do que o Tipo A para serviços corrosivos de média a alta pressão (até 5,0 MPa), mas não quer pagar por PTFE sólido.

Quando NÃO usar o Tipo B: Aplicações de baixa pressão e econômicas onde o Tipo A é suficiente. Para serviços de alta pressão ou de grande diâmetro, considere o Tipo C. Para máxima pureza química e sem risco de permeação, considere o PTFE sólido.

P: Junta tipo B vs. junta de PTFE sólida, qual devo escolher?

R: Tipo B (envelope) oferece resistência química da jaqueta de PTFE com compressibilidade do núcleo de enchimento, a um custo menor que o PTFE sólido.

No entanto, o núcleo de enchimento pode ser atacado se o meio penetrar através da capa de PTFE ao longo do tempo. A junta sólida de PTFE oferece máxima resistência química e pureza, sem núcleo de enchimento e sem risco de permeação.

Mas custa significativamente mais e é menos resiliente (sem núcleo de enchimento para fornecer retorno elástico).

Regra rápida:

Pressão média, serviço corrosivo e econômico → Tipo B.

Alta pressão, ultrapuro, serviço crítico, sem risco de permeação aceitável → PTFE sólido.

P: Quais são as limitações e quais são os erros mais comuns?

UM: Temperatura: Até +200°C.

Pressão: Até 5,0 MPa (50 bar).

Químico: resistência universal pH 0-14, NÃO compatível com metais alcalinos fundidos ou flúor elementar em altas temperaturas. O PTFE pode ser permeado por alguns produtos químicos (ácido nítrico, cloro, óxido de etileno) ao longo do tempo.

Erros comuns:

(1) Uso do Tipo B em aplicações onde o meio permeia o PTFE: alguns produtos químicos podem permear o PTFE ao longo do tempo e atacar o núcleo de enchimento, substitua as juntas regularmente ou use juntas de PTFE sólido.

(2) Aperto excessivo: a compressão excessiva pode danificar a jaqueta de PTFE, use torque controlado.

(3) Seleção errada de tamanho: os tipos A e B são recomendados para tamanhos até DN500; para diâmetros maiores, o Tipo C é o preferido.
