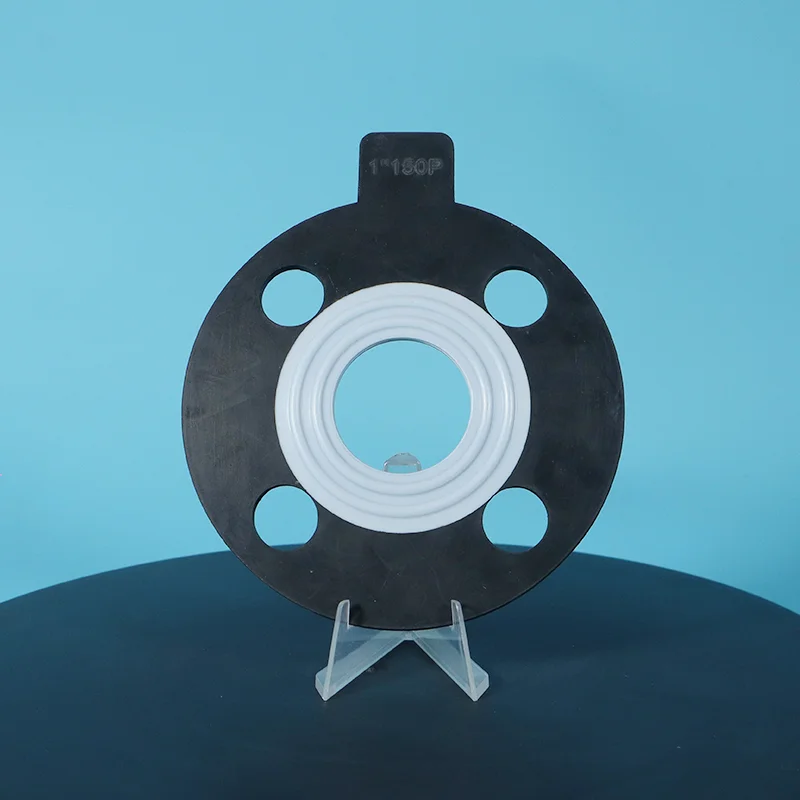

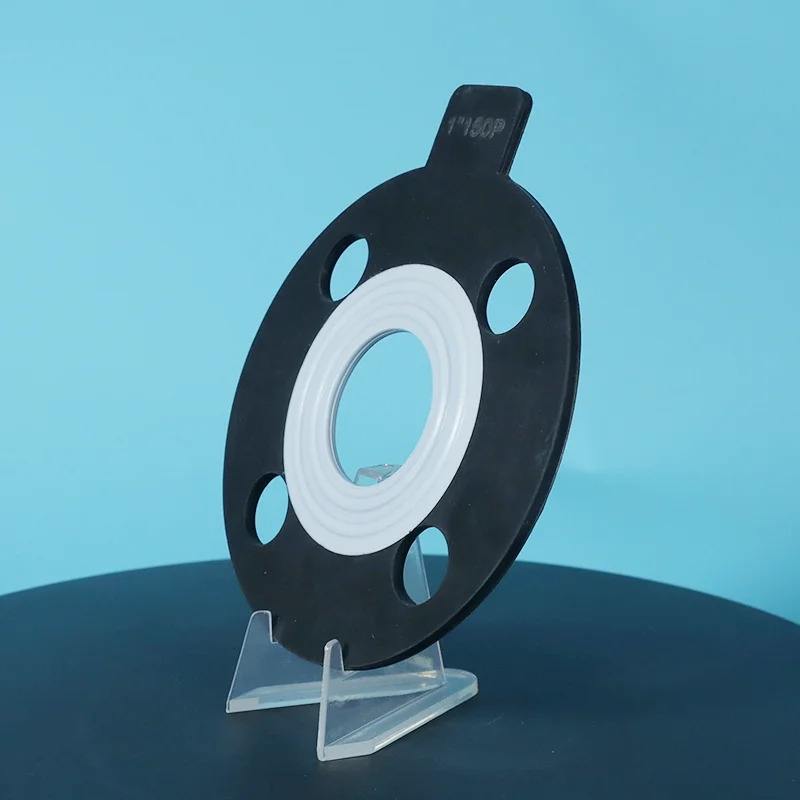

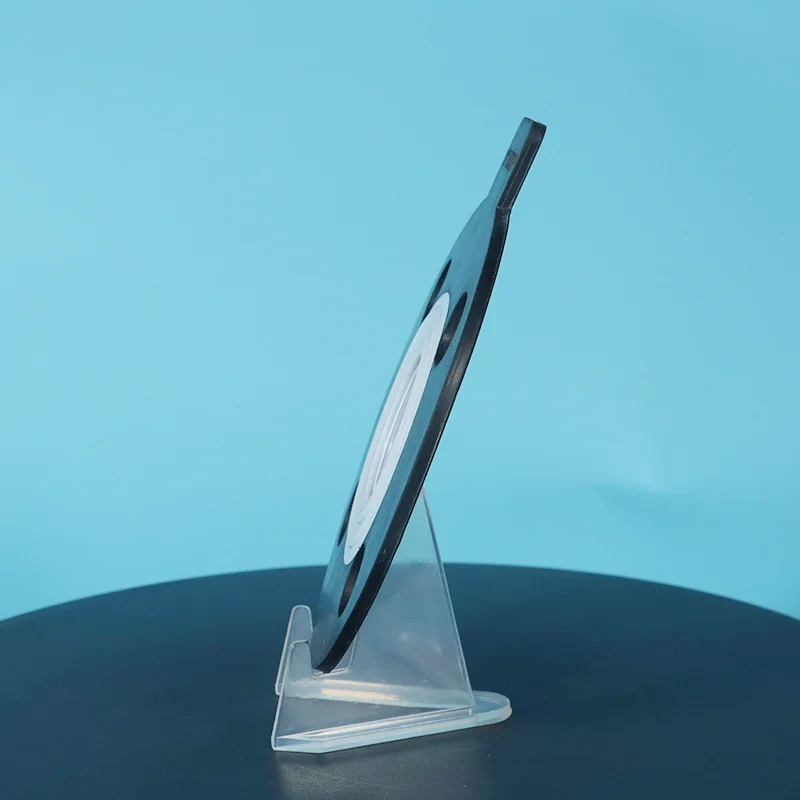

Junta de borracha de envelope PTFE com linha de marca d'água

A junta de borracha de envelope de PTFE com linha de marca d'água é um núcleo de borracha totalmente encapsulado em PTFE, com um padrão ondulado de água (serrilhada) na face de vedação. O revestimento PTFE proporciona resistência química universal (pH 0-14). A superfície ondulada da água é a chave, pois fornece uma vedação confiável com baixo torque, evitando danos aos flanges revestidos de vidro e de plástico.

Envie o tamanho do flange, a mídia e a temperatura para a Taifno, podemos oferecer soluções customizadas e preços direto da fábrica.

O que é uma junta de borracha de envelope PTFE com linha de marca d'água?

Uma junta revestida de borracha PTFE é uma junta de vedação composta que consiste em um núcleo de borracha totalmente encapsulado em um revestimento de PTFE, com um padrão ondulado de água (serrilhada) na superfície de vedação. Este projeto combina a compressibilidade da borracha com a resistência química do PTFE e a aderência de vedação de um padrão de superfície serrilhada.

Estrutura:

Núcleo de borracha: fornece compressibilidade, recuperação e conformabilidade para flanges irregulares

Revestimento PTFE: fornece resistência química universal (pH 0-14), superfície antiaderente e evita contaminação da mídia

Superfície ondulada de água: o padrão serrilhado na face de vedação fornece uma aderência de vedação confiável sob baixo torque do parafuso - evita deslizamento e reduz os requisitos de carga do parafuso

Características principais:

Vedação de baixo torque: A superfície ondulada da água adere à face do flange com menos carga do parafuso do que o PTFE liso, protegendo flanges frágeis

Compatível com flanges: núcleo de borracha macia e revestimento de PTFE protegem flanges revestidos de vidro, plástico e PRFV

Resistência química: o revestimento de PTFE fornece resistência a pH 0-14, protege o núcleo de borracha contra ataques químicos

Compressibilidade: o núcleo de borracha preenche irregularidades do flange e compensa o relaxamento do parafuso

Guia de comparação e seleção

PTFE revestido de borracha vs PTFE expandido vs PTFE sólido vs junta de envelope

Guia de seleção rápida

Opções de núcleo de borracha disponíveis

Aplicativos primários

Especificações Técnicas

Propriedades da junta revestida de borracha PTFE

Garantia de qualidade

Resina PTFE 100% virgem — qualidade consistente, lote após lote

Núcleo de borracha premium — elastômeros de alta qualidade com rastreabilidade total

Encapsulamento Total — O PTFE cobre completamente o núcleo de borracha — sem borracha exposta

Classes em conformidade com a FDA disponíveis — as classes de EPDM e silicone atendem aos requisitos da FDA

Rastreabilidade total — certificados de materiais disponíveis mediante solicitação

Tamanhos personalizados — disponíveis em tamanhos de flange padrão e dimensões personalizadas

Prazo de entrega — tamanhos padrão de 5 a 10 dias; tamanhos personalizados 10-15 dias

Estudo de caso

Numa fábrica de pesticidas em Zhejiang, um reator revestido de vidro foi submetido a condições exigentes de processamento químico, com ciclos diários de pressão entre -0,09 MPa de vácuo e 0,8 MPa de pressão de nitrogênio.

Devido às repetidas flutuações de vácuo e pressão positiva, as juntas originais sofreram recuperação insuficiente e relaxamento da tensão de vedação, resultando em falhas frequentes de vedação e problemas de vazamento que afetaram a produção contínua.

Para atender aos requisitos de resistência química, recuperação de compressão e desempenho de vedação dinâmica, juntas encapsuladas em PTFE com núcleo de borracha e superfície de vedação serrilhada foram instaladas como solução de substituição. A camada externa de PTFE oferece excelente resistência a produtos químicos corrosivos, enquanto o núcleo de borracha oferece elasticidade superior e compensação de compressão, permitindo que a junta acomode repetidas mudanças de vácuo e pressão.

Após a substituição, o reator funcionou de forma confiável por mais de 1 ano, sem vazamentos ou falhas de vedação, melhorando significativamente a estabilidade do equipamento e a confiabilidade operacional.

Perguntas frequentes

P: O que é uma junta de borracha de envelope PTFE com linha de marca d'água e quando devo usá-la?

R: Uma junta revestida de borracha de PTFE consiste em um núcleo de borracha totalmente encapsulado em um revestimento de PTFE, com um padrão de superfície ondulado (serrilhada) na face de vedação. O núcleo de borracha proporciona compressibilidade e recuperação, adaptando-se a flanges irregulares e compensando o relaxamento do parafuso.

O revestimento PTFE proporciona resistência química e evita a contaminação do meio. A superfície ondulada da água proporciona uma aderência de vedação confiável sob baixo torque do parafuso.

Use-o quando: Flanges revestidos de vidro, flanges de plástico, flanges de PRFV, vedação de baixo torque necessária, superfícies de flange irregulares ou danificadas, aplicações que exigem resistência química e compressibilidade.

Quando NÃO usar: Temperaturas extremas acima de +200°C (use PTFE expandido ou revestimento metálico), aplicações onde o núcleo de borracha não é compatível com o meio (verifique a compatibilidade química) ou serviço de alta pressão que exige extrema resistência à explosão.

P: PTFE revestido de borracha versus PTFE expandido, qual devo escolher para flanges revestidos de vidro?

R: Ambos são excelentes para flanges revestidos de vidro, mas atendem a prioridades diferentes.

PTFE revestido com borracha: núcleo de borracha proporciona máxima compressibilidade e recuperação. A superfície ondulada da água proporciona aderência de vedação com o torque mais baixo. O revestimento PTFE oferece resistência química.

Melhor quando: Você precisa de máxima proteção de flange, o menor torque possível e os materiais do núcleo de borracha são compatíveis com sua mídia.

PTFE expandido (ePTFE): PTFE puro, sem núcleo de borracha. Está em conformidade com irregularidades do flange. Excelente resistência química e faixa de temperatura.

Melhor quando: Sua mídia não é compatível com nenhum núcleo de borracha, você precisa de conformidade com FDA/USP ou precisa de compatibilidade química mais ampla.

Regra rápida:

Torque mais baixo + compatibilidade com borracha → revestido com borracha PTFE.

Compatibilidade química + conformidade com FDA → ePTFE.

P: Quais são as limitações – e quais são os erros mais comuns?

UM: Temperatura: -180°C a +200°C (depende do núcleo de borracha).

Químico: pH 0-14, o revestimento de PTFE oferece resistência universal, mas o núcleo de borracha tem limitações químicas.

Pressão: Inferior às juntas de núcleo metálico, não para pressões extremamente altas.

Três erros comuns:

(1) Usar o núcleo de borracha errado para a mídia: O revestimento de PTFE protege o núcleo de borracha, mas se o PTFE estiver danificado, o núcleo de borracha deverá ser compatível com a mídia.

(2) Aperto excessivo: o núcleo de borracha é macio; a compressão excessiva pode danificar o revestimento de PTFE; use baixo torque com instalação controlada.

(3) Exceder os limites de temperatura: o limite de temperatura do núcleo de borracha é inferior ao do revestimento de PTFE; o limite geral da junta é definido pelo núcleo de borracha, não pelo PTFE.
