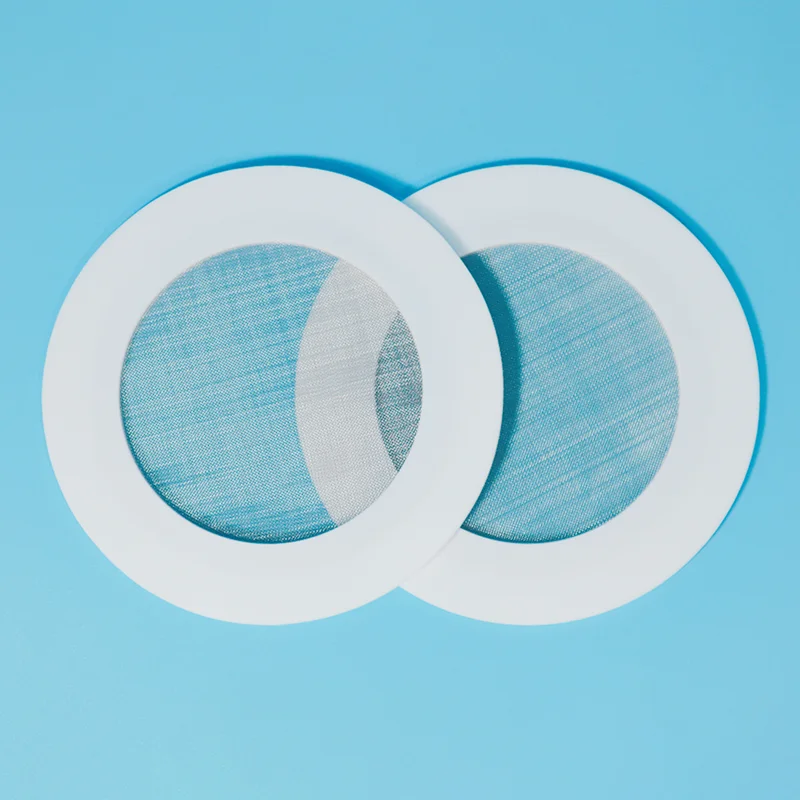

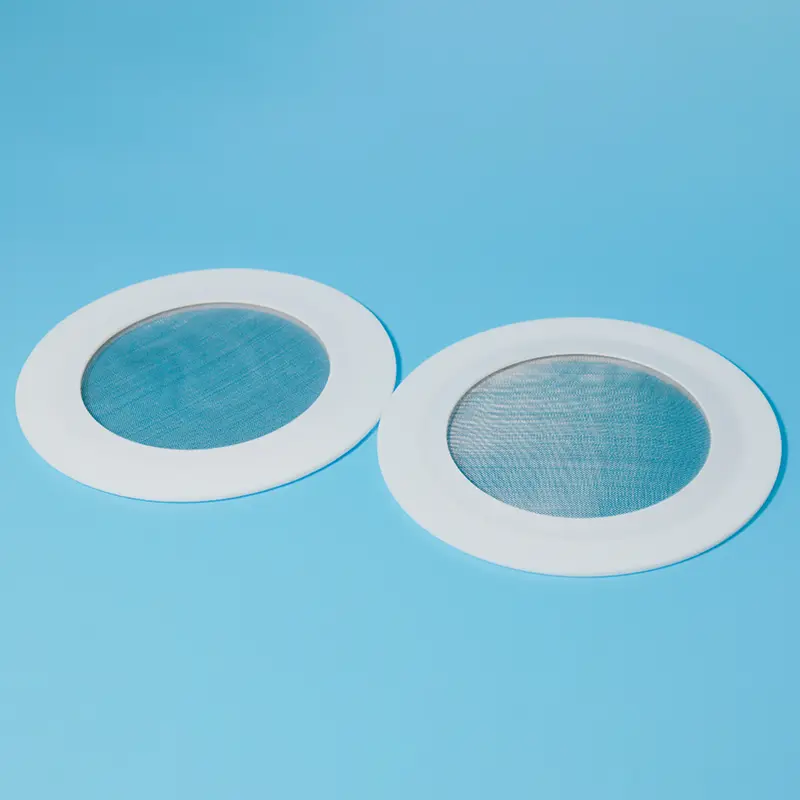

Junta de PTFE reforçada com malha metálica

As juntas de PTFE reforçadas com malha metálica oferecem resistência estrutural superior em comparação com as juntas de PTFE padrão, com uma resistência à pressão de até 6,4 MPa (64 bar); as especificações de malha disponíveis variam de #40 a #200 (material SUS316). Como fabricante profissional, a Taifno também oferece modelos em conformidade com a FDA, adequados para as indústrias alimentícia e farmacêutica.

Forneça as dimensões do flange e as especificações da malha e forneceremos um orçamento dentro de 24 horas.

O que é uma junta de PTFE reforçada com malha metálica?

Uma junta de PTFE reforçada com malha metálica é um componente de vedação composto que combina um elemento de vedação de PTFE com uma malha de aço inoxidável (SUS316) integrada na estrutura da junta. A malha metálica proporciona reforço enquanto o PTFE proporciona resistência química e vedação.

Duas configurações principais:

Junta Reforçada (Estrutural): Malha de metal embutida no corpo de PTFE para resistir ao fluxo frio, reduzir o relaxamento de fluência e evitar explosão sob alta pressão

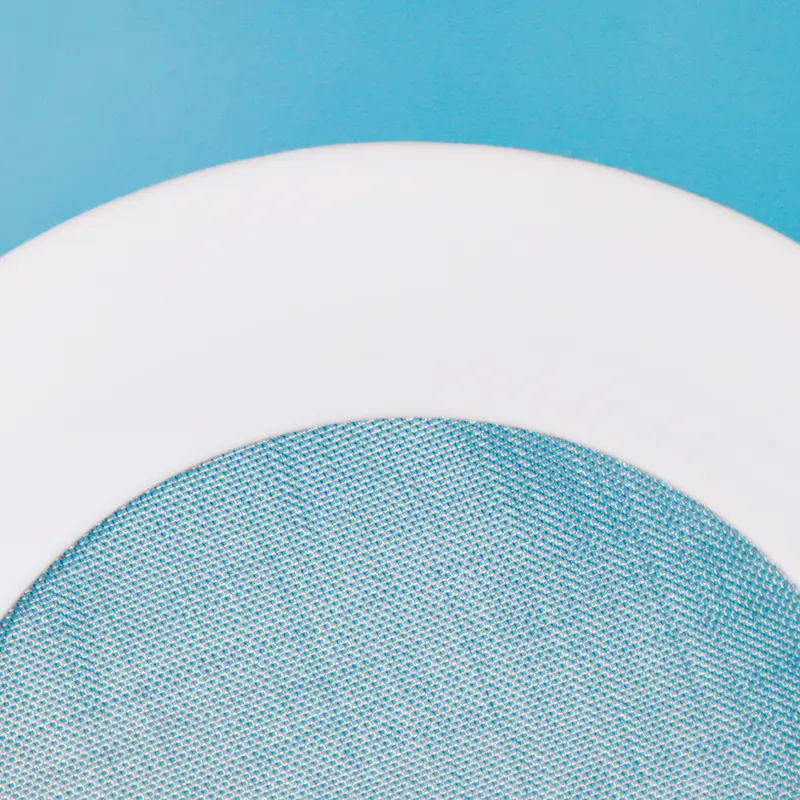

Junta do filtro (filtro): A malha de metal cobre o furo, agindo como um filtro integrado para capturar partículas enquanto o PTFE veda o flange

Como funciona:

Corpo em PTFE: Fornece resistência química universal (pH 0-14) e vedação de baixo atrito

Malha metálica (SUS316): fornece reforço, resistência à explosão e filtragem

União homogênea: PTFE fundido ao redor do metal durante a sinterização — sem adesivos, sem delaminação

Principais benefícios:

Projeto reforçado:reduz a fluência e o fluxo frio, mantém o torque do parafuso por mais tempo

Proteção contra explosão:o reforço metálico evita a extrusão da junta sob alta pressão

Filtragem integrada:captura partículas sem um filtro separado

Vedação de baixo torque:adequado para flanges revestidos de vidro, PRFV e ferro fundido

Ampla compatibilidade química:PTFE suporta pH 0-14, malha SUS316 suporta a maioria dos meios

Graus compatíveis com FDA disponíveis:aplicações alimentícias e farmacêuticas

Opções versáteis de malha:disponível de malha #40 a #200 (SUS316)

Limitações a ter em conta:

A malha do filtro requer inspeção periódica: o entupimento pode causar queda de pressão ou danos

Não para filtragem pesada contínua: use um filtro dedicado para carregamento de sólidos pesados

Guia de comparação e seleção

Junta de malha de metal PTFE vs revestimento de metal vs PTFE padrão

Guia de seleção rápida

Guia de seleção de tamanho de malha

Aplicativos primários

Especificações Técnicas

Propriedades da junta de PTFE reforçada com malha metálica

Tamanhos disponíveis

Garantia de qualidade

Resina PTFE 100% virgem — qualidade consistente, lote após lote

Malha de aço inoxidável SUS316 — material resistente à corrosão e de qualidade alimentar

União Homogênea — PTFE fundido através de perfurações de malha — sem delaminação

Graus em conformidade com a FDA disponíveis — para aplicações em alimentos, bebidas e farmacêuticas

Rastreabilidade total — certificados de materiais mediante solicitação

Prazo de entrega — tamanhos padrão em estoque (24 a 48 horas); tamanhos personalizados 7 a 15 dias

Estudo de caso

Numa estação de recolha de gás natural no noroeste da China, um gasoduto de alta pressão de 15 MPa funcionava sob alta pressão de longo prazo, flutuações de pressão frequentes e condições de mídia complexas. As juntas espirais originais sofreram gradualmente com corrosão e degradação da vedação causada pela exposição contínua a meios corrosivos e ciclos de pressão repetidos, criando riscos potenciais de vazamento e afetando a operação segura do sistema de tubulação.

Para enfrentar esses desafios, juntas de PTFE reforçadas com inserções de malha de aço inoxidável 316L foram instaladas como solução de substituição. A camada de vedação de PTFE oferece excelente resistência química, enquanto o reforço de malha de aço inoxidável 316L aumenta a resistência mecânica, a resistência à pressão e a estabilidade de vedação a longo prazo.

Após a substituição, a tubulação funcionou continuamente por mais de 2 anos sob condições de pressão flutuante, mantendo um desempenho de vedação confiável com vazamento zero durante todo o período de serviço.

Perguntas frequentes

P: O que é uma junta de PTFE reforçada com malha metálica e quando devo usá-la?

R: Uma junta de PTFE reforçada com malha metálica (também conhecida como junta de filtro PTFE ou junta de PTFE reforçada) combina a resistência química do PTFE com reforço ou filtragem de malha de aço inoxidável.

Use a versão reforçada quando precisar de resistência à fluência e proteção contra explosão, em serviços de alta pressão, ciclo térmico ou vácuo, onde o PTFE padrão se deformaria.

Use a versão com filtro quando precisar remover partículas do fluxo de fluido enquanto veda o flange, elimina um filtro separado, reduz pontos de vazamento e reduz o custo de instalação.

Disponível em tamanhos de malha de #40 a #200 (SUS316) e graus em conformidade com a FDA.

P: Quais tamanhos de malha estão disponíveis e como escolho o correto?

R: As juntas de PTFE com malha metálica estão normalmente disponíveis em malha #40, #60, #100, #150 e #200 (aço inoxidável SUS316).

Guia de seleção:

#40 (grosso): sólidos grandes, lamas, mineração.

#60 (médio): filtração industrial geral.

#100 (fino): processamento químico, filtração moderada.

#150-#200 (muito fino): aplicações farmacêuticas, de alta pureza e alimentícias.

A malha mais alta proporciona uma filtragem mais fina, mas maior queda de pressão. Para carregamento pesado de sólidos, use um filtro dedicado, a malha da gaxeta é para remoção leve a moderada de partículas.

Precisa de ajuda para selecionar a malha certa? Contate-nos com sua mídia, temperatura, pressão e tamanho de partícula.

P: Quais são os limites – e os erros mais comuns?

UM: Temperatura: -180°C a +200°C serviço contínuo.

Pressão: Até 6,4 MPa (64 bar), depende da espessura e do design.

Químico: PTFE pH 0-14 — A malha SUS316 lida com a maioria dos ácidos, álcalis e solventes.

Três erros comuns:

(1) O uso da junta do filtro para carregamento de sólidos pesados, a malha obstrui, o aumento de pressão e a junta podem falhar. Use um filtro dedicado para sólidos pesados.

(2) Escolher o tamanho de malha errado: muito fina causa queda de pressão; muito grosso permite a passagem de partículas.

(3) Ignorar a inspeção periódica: os filtros podem se soltar ou danificar com o tempo; inspecionar regularmente.
