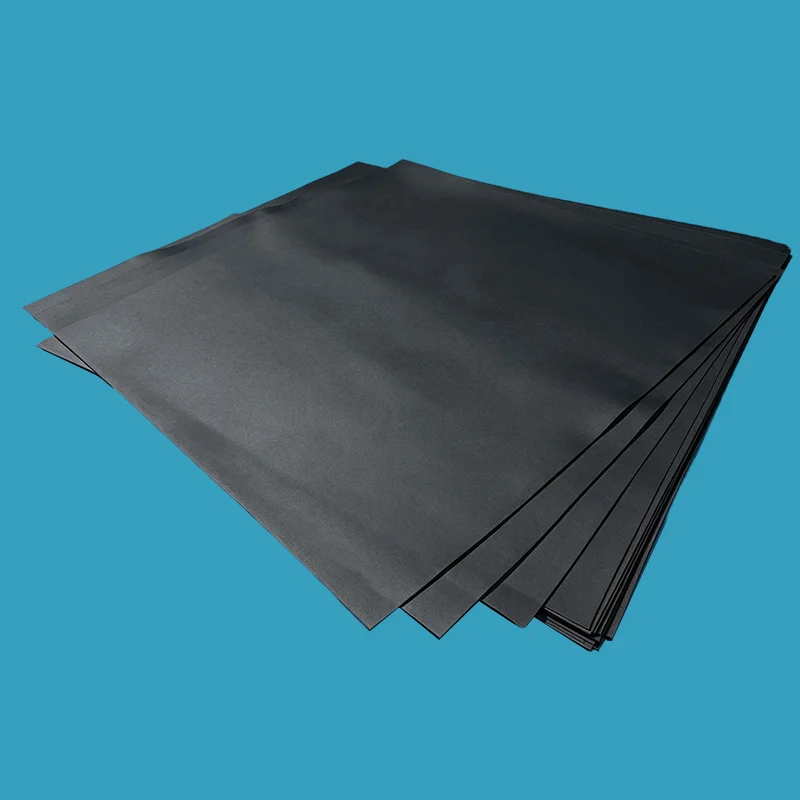

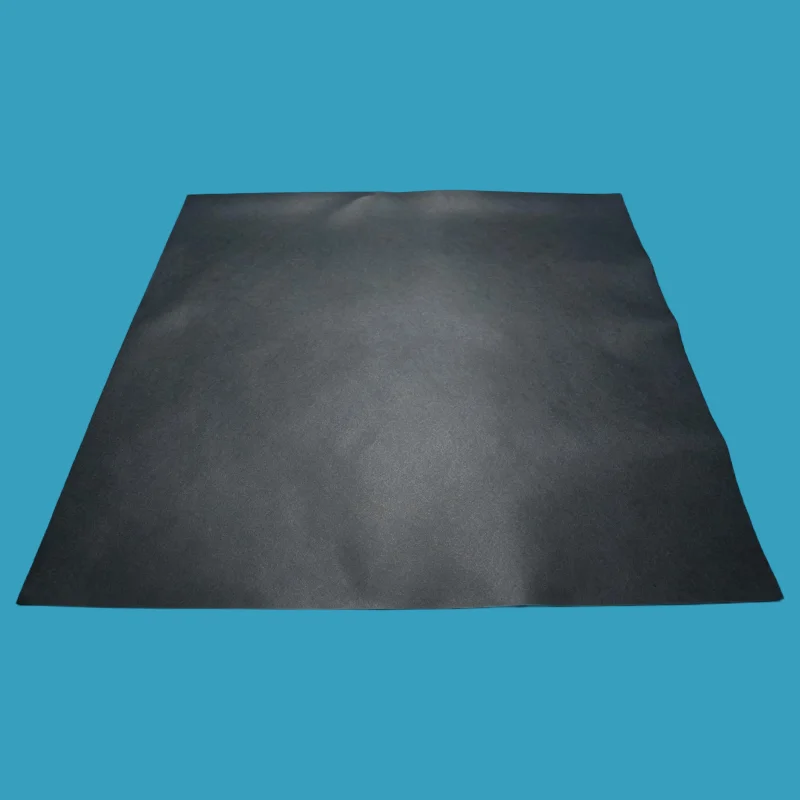

Como fabricante e fornecedor profissional de folhas de PTFE preenchidas com grafite, a Taifno oferece classes em conformidade com a FDA, adequadas para as indústrias alimentícia e farmacêutica. O material é incombustível, resistente ao crescimento bacteriano e apresenta menor atrito, condutividade térmica superior e fluxo de frio reduzido.
Especificações principais: faixa de temperatura operacional de -180°C a +200°C, resistência à pressão de até 75 bar, resistência à tração ≥11 N/mm² e taxa de recuperação ≥35%.
Uma folha de PTFE preenchida com grafite é um material de vedação de alto desempenho feito de PTFE virgem reforçado com enchimento de grafite (normalmente 15-30% de conteúdo de grafite). As partículas de grafite fornecem reforço estrutural que melhora significativamente as propriedades mecânicas e térmicas do material, ao mesmo tempo que mantém a ampla compatibilidade química do PTFE (pH 0-14).
Principais benefícios do reforço de grafite:
Coeficiente de atrito reduzido: o grafite reduz o coeficiente de atrito, melhorando o desempenho de deslizamento em rolamentos e vedações
Melhor condutividade térmica: o grafite melhora a dissipação de calor, reduzindo pontos quentes e desgaste do eixo em serviço
Fluxo frio reduzido: o enchimento de grafite minimiza o relaxamento de fluência (relaxamento de fluência de 35% versus maior para PTFE virgem)
Excelente retenção de torque do parafuso: mantém a vedação ao longo do tempo, menos requisitos de reaperto
Boa recuperação: recuperação ≥35% mantém a integridade da vedação
Compatível com FDA: atende às especificações da FDA para aplicações alimentícias e farmacêuticas (graus selecionados)
Não suporta chama: seguro contra fogo
Não suporta o crescimento bacteriano: adequado para processos limpos
|
Problema |
Como o PTFE preenchido com grafite resolve isso |
O custo de escolher errado |
|
PTFE rasteja e vaza sob carga |
O enchimento de grafite reduz o fluxo frio (relaxamento de fluência de 35%) — mantém o torque do parafuso por mais tempo |
Reaperto frequente, substituição da junta a cada 6-12 meses |
|
O atrito se acumula nos rolamentos |
A grafite reduz o coeficiente de atrito – deslizamento suave, menos desgaste |
Desgaste do eixo, danos ao equipamento, falha prematura |
|
O calor danifica juntas e eixos |
O grafite melhora a condutividade térmica – dissipa o calor e funciona mais frio |
Pontos quentes, marcas no eixo, degradação da junta |
|
PTFE carece de resistência mecânica |
A grafite melhora a resistência à compressão – mantém a forma sob carga |
Extrusão de juntas, deformação sob pressão |
|
Risco de contaminação alimentar/farmacêutica |
Graus disponíveis em conformidade com a FDA — material puro, sem extraíveis |
Contaminação de produtos, multas da FDA, perda de lote |
|
Recurso |
PTFE preenchido com grafite |
PTFE virgem |
Fibra de carbono PTFE |
Fibra de vidro PTFE |
|
Cor |
Preto / Cinza escuro |
Branco |
Preto |
Branco sujo / Cinza |
|
Coeficiente de Fricção |
★★★★★ mais baixo |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
Condutividade Térmica |
★★★★★ excelente |
★★☆☆☆ |
★★★★★ excelente |
★★★☆☆ |
|
Resistência à fluência |
★★★★☆ 35% |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
|
Resistência ao desgaste |
★★★★☆ |
★★☆☆☆ |
★★★★★ melhor |
★★★★★ melhor |
|
Resistência Mecânica |
★★★★☆ |
★★☆☆☆ |
★★★★★ |
★★★★★ |
|
Resistência Química |
★★★★☆ não para oxidantes |
★★★★★ |
★★★★☆ não para oxidantes |
★★★★☆ não para HF/álcali |
|
Compatível com FDA |
✅ Sim |
✅ Sim |
❌ Não |
✅ Sim |
|
Melhor para |
Baixo atrito, rolamentos, dissipação de calor, vedações dinâmicas |
Química geral |
Alta velocidade, alta carga, dissipação de calor |
Meio abrasivo, alta pressão |
|
Se o seu serviço for... |
Escolher... |
Por que |
|
Rolamentos, buchas, aplicações deslizantes |
PTFE preenchido com grafite |
Menor atrito + condutividade térmica |
|
Vedação dinâmica de alta velocidade |
PTFE preenchido com grafite |
Dissipação de calor + baixo atrito |
|
Alta temperatura, alta carga, alta velocidade |
Fibra de carbono PTFE |
Melhor condutividade térmica + resistência mecânica |
|
Meio abrasivo, alta pressão, alto desgaste |
Fibra de vidro PTFE |
Melhor resistência ao desgaste + resistência mecânica |
|
Oxidantes fortes (ácido nítrico, cloro) |
PTFE virgem |
Grafite/oxidação de carbono – PTFE virgem necessário |
|
Produtos químicos limpos, vedação geral |
PTFE virgem |
Menor custo, resistência química universal |
|
Indústria |
Aplicativo |
Por que grafite |
|
Processamento Químico |
Flanges, bombas, válvulas — ácidos, solventes, produtos químicos |
Resistência química + fluência reduzida + baixo atrito |
|
Geração de energia |
Sistemas de vapor, flanges de alta temperatura, vedações de turbinas |
Condutividade térmica, dissipação de calor |
|
Farmacêutico |
Equipamento de processamento estéril — conformidade com a FDA |
Compatível com FDA, não contaminante |
|
Alimentos e Bebidas |
Conexões sanitárias — conformidade com FDA |
Compatível com FDA, resistente a bactérias |
|
Rolamentos e Buchas |
Peças mecânicas, aplicações deslizantes, arruelas de encosto |
Menor atrito, condutividade térmica, baixo desgaste |
|
Celulose e Papel |
Digestores, bombas – produtos químicos moderados |
Resistência química + resistência à fluência |
|
Petróleo e Gás |
Flanges de refinaria, oleodutos – hidrocarbonetos |
Compatibilidade química + estabilidade térmica |
|
Parâmetro |
Valor |
Notas |
|
Faixa de temperatura |
-196°C a +200°C |
Serviço contínuo |
|
Pressão Máxima |
Até 75 bares |
Depende da espessura e do design |
|
Densidade |
2,1 – 2,3 g/cm³ |
— |
|
Resistência à tracção |
≥11 N/mm² |
— |
|
Compressibilidade |
7-19% |
ASTM F36 |
|
Recuperação |
≥35% |
ASTM F36 |
|
Relaxamento lento |
≤35% |
ASTM F38 — significativamente melhor que o PTFE virgem |
|
Cor |
Preto / Cinza escuro |
— |
|
Material |
PTFE + enchimento de grafite (15-30%) |
— |
|
Compatível com FDA |
Sim (selecione as notas) |
Formulações em conformidade com a FDA disponíveis |
|
Resistência à chama |
Não suportará chama |
— |
|
Crescimento bacteriano |
Não apoiará |
— |
|
Nota |
Conteúdo de grafite |
Melhor para |
|
Grafite 15% |
15% grafite |
Melhoria moderada nas propriedades, mantendo a flexibilidade |
|
Grafite 30% |
30% grafite |
Máxima condutividade térmica, resistência à compressão e resistência à fluência |
|
Grafite + Fibra de Vidro |
20% vidro + 5% grafite |
Propriedades equilibradas — resistência + baixo atrito |
|
Grau FDA |
Preenchido com grafite |
Aplicações alimentícias e farmacêuticas |
|
Tamanho (mm) |
Faixa de espessura (mm) |
Notas |
|
1000 × 1000 |
4 - 50 |
Folha moldada |
|
1220 × 1220 |
4 - 50 |
Folha moldada |
|
1500 × 1500 |
4 - 50 |
Folha moldada |
|
2.000 × 2.000 |
4 - 50 |
Folha moldada |
Resina PTFE 100% virgem — qualidade consistente, lote após lote
Reforço de Grafite — dispersão uniforme para desempenho consistente
Graus em conformidade com a FDA disponíveis — adequados para aplicações alimentícias e farmacêuticas
Não suportará chamas — à prova de fogo
Não apoiará o crescimento bacteriano — adequado para processos limpos
Rastreabilidade total — certificados de materiais mediante solicitação
Prazo de entrega — tamanhos padrão em estoque (24 a 48 horas); tamanhos personalizados 7 a 10 dias
R: Uma folha de PTFE preenchida com grafite (também conhecida como folha de PTFE modificada com grafite ou junta de PTFE preta) é reforçada com PTFE com enchimento de grafite (normalmente 15-30%). Oferece melhor condutividade térmica, menor atrito e fluência reduzida (relaxamento de fluência de 35%) em comparação com o PTFE virgem.
Use-o em aplicações que exigem boa dissipação de calor, baixo atrito e resistência química, rolamentos, buchas, aplicações deslizantes, flanges de processamento químico e equipamentos de geração de energia. Disponível em graus compatíveis com a FDA para aplicações alimentícias e farmacêuticas.
Quando NÃO usá-lo: Oxidantes fortes em alta temperatura (ácido nítrico, cloro, etc.) — o grafite pode oxidar. Use PTFE virgem para esses serviços.
R: Ambos são pretos, ambos melhoram a condutividade térmica, mas atendem a aplicações diferentes. O PTFE preenchido com grafite oferece o menor coeficiente de atrito e melhor desempenho de deslizamento, ideal para rolamentos, buchas e vedações dinâmicas onde a redução do atrito é crítica.
O PTFE preenchido com fibra de carbono oferece maior resistência mecânica e melhor resistência ao desgaste, ideal para aplicações de alta velocidade, alta carga e alta temperatura, onde são necessárias resistência e dissipação de calor.
Regra rápida:
Precisa de baixo atrito + boa dissipação de calor → Grafite.
Precisa de alta resistência + alta velocidade + alta carga → Fibra de carbono.
Para aplicações da FDA, está disponível o preenchimento com grafite; a fibra de carbono não é compatível com a FDA.
UM: Temperatura: -180°C a +200°C serviço contínuo.
Pressão: Até 75 bar — depende da espessura e do design.
Químico: pH 0-14 — NÃO compatível com oxidantes fortes em alta temperatura (ácido nítrico, cloro, etc.) — a grafite oxida.
Três erros comuns:
Uso em oxidantes fortes: a grafite oxida em alta temperatura em ácido nítrico, cloro e ambientes oxidantes fortes, use PTFE virgem ou PTFE com enchimento de vidro
Esperando a mesma resistência química que o PTFE virgem: enquanto o PTFE oferece resistência a pH 0-14, o enchimento de grafite tem limites químicos, verifique a compatibilidade antes de usar
Aperto excessivo: PTFE preenchido com grafite requer torque controlado; compressão excessiva pode danificar a junta
Precisa de ajuda para selecionar a nota certa? Contate-nos com sua temperatura, pressão e meio, recomendamos o tipo correto de PTFE dentro de 24 horas.
