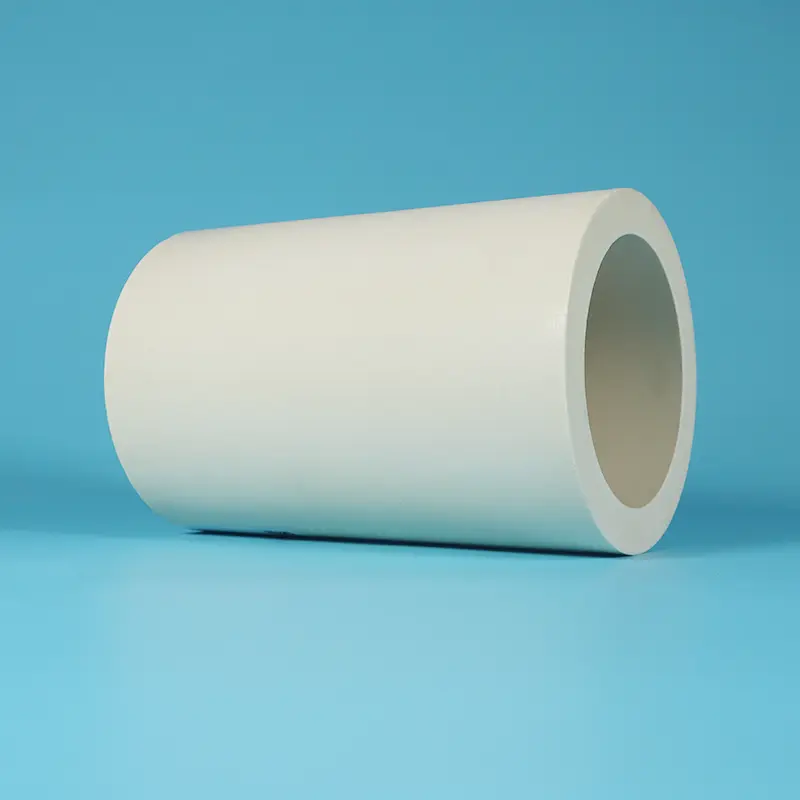

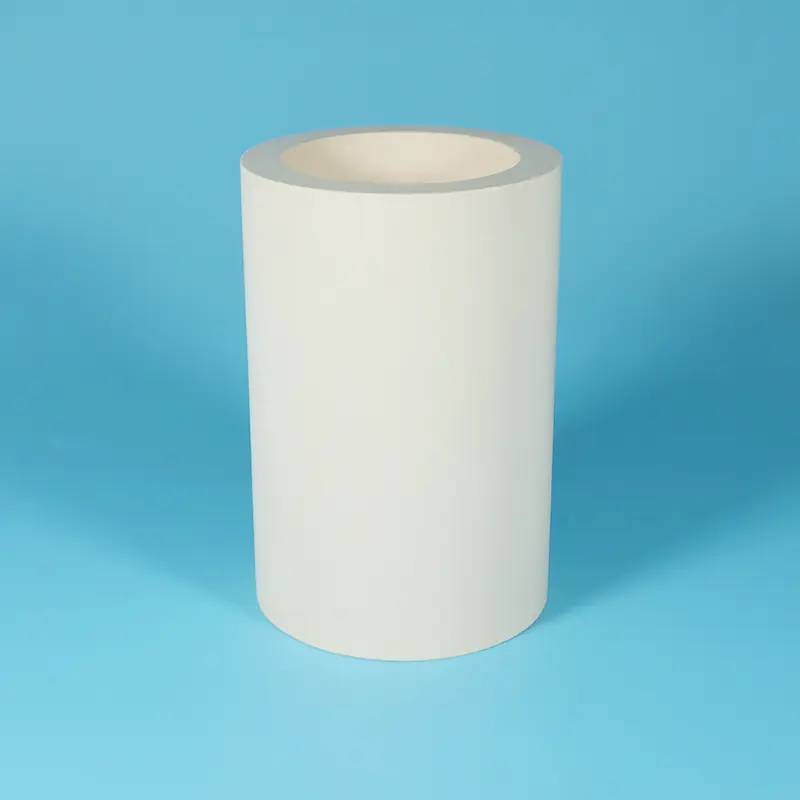

Tubo composto de PTFE revestido com PEEK

O tubo composto de PTFE revestido com PEEK é um tubo de PTFE como matriz externa com um revestimento de PEEK (poliéter éter cetona) colado à parede interna. Como fábrica profissional na China, a Taifno pode oferecer este produto.

PEEK é um plástico de engenharia termoplástico semicristalino com temperatura de transição vítrea de 143°C, ponto de fusão de 343°C e temperatura de serviço contínua de até 250°C. Oferece excepcional resistência à hidrólise (suporta vapor de alta pressão a 300°C), resistência química (solúvel apenas em ácido sulfúrico concentrado), excelente resistência ao desgaste e um coeficiente de atrito extremamente baixo.

O revestimento PEEK entra em contato direto com o meio transportado, proporcionando resistência ao desgaste e funcionalidade de baixo atrito; a camada externa de PTFE protege contra o ambiente químico externo, oferecendo proteção geral contra corrosão.

Especificação: Densidade total 2,0-2,2 g/cm³, dureza do revestimento PEEK Shore D 85-90, temperatura de serviço contínua -100°C a +250°C, coeficiente de atrito PEEK 0,15-0,35 (autolubrificante), resistência química resiste a praticamente todos os meios (exceto ácido sulfúrico concentrado).

Como escolher:

Tubo PTFE preenchido com PPL → Material modificado homogêneo, alta temperatura + resistência à corrosão + autolubrificação

Tubo composto de PTFE revestido com PEEK → Estrutura composta, camada interna para resistência ao desgaste e baixo atrito + camada externa para resistência química

Regra de seleção: Meio de alto desgaste ou de atrito extremamente baixo dentro do tubo + exposição à corrosão química fora do tubo → Tubo composto de PTFE revestido com PEEK

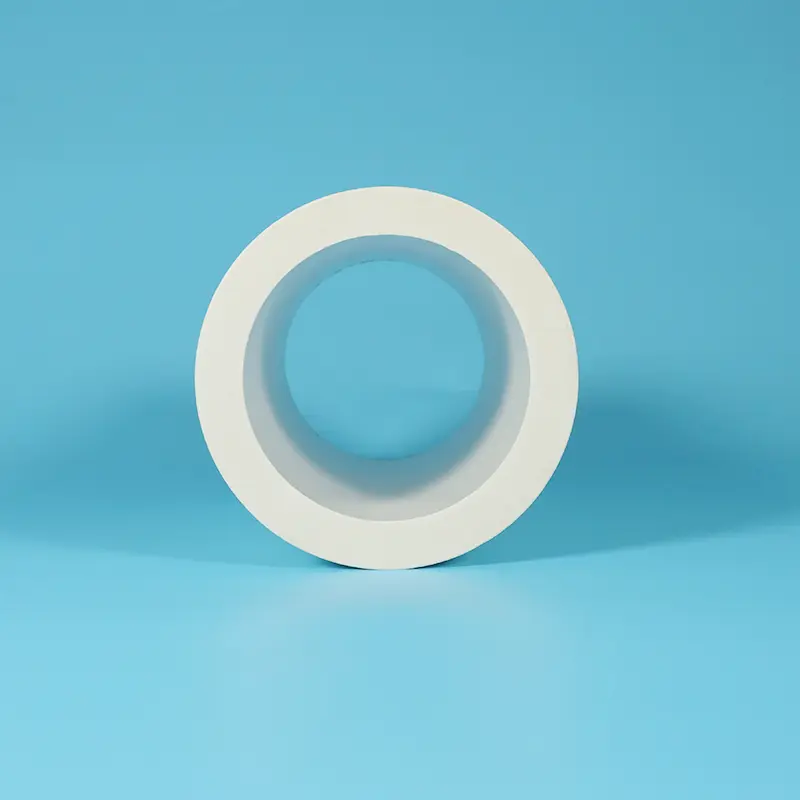

Projeto de Estrutura Composta

Revestimento PEEK

Camada de contato de fluido de alta capacidade, resistente ao desgaste e de baixo atrito

PEEK (Poliéter Éter Cetona) é um plástico de engenharia termoplástico semicristalino conhecido por sua excepcional combinação de propriedades:

① Coeficiente de atrito extremamente baixo

Coeficiente de atrito tão baixo quanto 0,15-0,35 (sob condições autolubrificantes)

Superior à maioria dos plásticos de engenharia, aproximando-se do desempenho de lubrificação do PTFE

Ideal para transferência de fluidos de alta velocidade e alto cisalhamento, reduz a queda de pressão e a perda de energia

② Excelente resistência ao desgaste

Resistência ao desgaste muito superior ao PTFE e PPL

Mantém excepcional resistência ao desgaste mesmo em meios de alta velocidade contendo partículas sólidas

Prolonga significativamente a vida útil do tubo, reduz o desgaste causado pela erosão de partículas

③ Alta capacidade de carga

Resistência à tração 90-100 MPa (excedendo em muito os 20-30 MPa do PTFE)

Resistência à flexão 165 MPa, módulo de flexão 4,1 GPa

Suporta impacto de fluidos de alta pressão sem deformação, adequado para sistemas hidráulicos de alta pressão e de transferência de fluidos

④ Excelente resistência a altas temperaturas

Temperatura de transição vítrea 143°C

Ponto de fusão 343°C

Temperatura de serviço contínua de até 250°C (comparável aos 260°C do PTFE)

Resistência excepcional à hidrólise, suporta vapor de alta pressão de 300°C sem degradação

⑤ Excelente resistência química

Solúvel apenas em ácido sulfúrico concentrado

Resiste a ácidos fortes (ácido sulfúrico diluído, ácido clorídrico, ácido nítrico), álcalis fortes, solventes orgânicos, óleos e hidrocarbonetos

Combinado com proteção contra corrosão da camada externa de PTFE, defesa de barreira dupla

Camada externa de PTFE

Barreira Química e Camada Antiaderente

A camada externa de PTFE fornece:

Resistência superior à corrosão química: pH 0-14, resiste a praticamente todos os produtos químicos

Propriedades antiaderentes: evita a adesão de contaminantes externos, fácil de limpar

Isolamento elétrico: excelentes propriedades dielétricas

Protege o revestimento PEEK contra ataques químicos externos

Efeito Sinérgico da Estrutura Composta

Esta estrutura composta "forte por dentro, resistente por fora" supera as limitações de desempenho de materiais únicos:

Capacidade de pressão insuficiente do tubo de PTFE → O revestimento PEEK fornece resistência estrutural

Tubo PEEK com resistência química inferior ao PTFE → A camada externa de PTFE fornece isolamento contra corrosão

Parede interna de PTFE virgem vulnerável à erosão por partículas → O revestimento em PEEK resiste ao desgaste e à erosão

Especificações Técnicas

Desempenho geral do tubo

Desempenho do revestimento PEEK

Desempenho da camada externa de PTFE

Observação: Os valores acima são dados laboratoriais típicos. O desempenho real pode variar dependendo da proporção da espessura do revestimento, do processo do compósito e das condições de aplicação. Taxas personalizadas de espessura do revestimento estão disponíveis mediante solicitação.

Formulários Disponíveis

Por que escolher o tubo composto de PTFE revestido com PEEK?

1. Fricção da parede interna extremamente baixa

O coeficiente de atrito do revestimento PEEK é tão baixo quanto 0,15-0,35 (autolubrificante), muito menor do que as paredes internas do tubo de metal. Ao transportar meios de alta viscosidade ou alta velocidade, a queda de pressão é significativamente reduzida e o consumo de energia de bombeamento diminui. Ideal para transferência de fluidos a longa distância e tubulações químicas finas.

2. Resistência ultra-alta ao desgaste da parede interna

No transporte de meios abrasivos contendo partículas sólidas, lamas, catalisadores e materiais semelhantes, as paredes internas do tubo de PTFE virgem são facilmente desgastadas pela erosão, levando a vazamentos e substituição frequente. A resistência ao desgaste do revestimento PEEK é muito superior à do PTFE, prolongando significativamente a vida útil do tubo e reduzindo a frequência de manutenção e substituição.

3. A camada externa de PTFE fornece proteção química completa

A camada externa de PTFE resiste a ácidos fortes, álcalis fortes e solventes orgânicos, cobertura total de pH 0-14. Mesmo quando o exterior do tubo é exposto a ambientes químicos corrosivos (como névoa ácida ou respingos de produtos químicos), a camada externa de PTFE fornece proteção eficaz, protegendo o revestimento de PEEK contra ataques externos.

Também evita que impurezas externas permeiem e contaminem o meio interno.

4. Desempenho antipermeação

PEEK oferece excelentes propriedades antipermeação, bloqueando efetivamente a permeação de gases e líquidos. Combinado com a baixa permeabilidade da camada externa de PTFE, o desempenho antipermeação geral do tubo composto excede o dos tubos de PTFE virgem. Ideal para meios de alta pureza, produtos químicos voláteis e transferência de gases.

5. Estabilidade em alta temperatura e alta pressão

O revestimento em PEEK suporta temperaturas de serviço contínuas de 250°C e impactos de alta pressão, enquanto a camada externa de PTFE suporta 260°C. O tubo composto resiste à deformação, delaminação e descascamento sob condições de alta temperatura e alta pressão, superando em muito as limitações de fluência e pressão dos tubos de PTFE virgens.

6. Superfície interna lisa

A superfície lisa do liner PEEK resiste à adesão da mídia, melhorando a eficiência CIP (Clean-in-Place) e SIP (Sterilize-in-Place).

Adequado para indústrias farmacêuticas, alimentícias, químicas de alta pureza e outras indústrias com requisitos rigorosos de limpeza.

Tubo composto de PTFE revestido com PEEK versus outros tubos à base de PTFE

Regras de seleção rápida:

Meio carregado de partículas ou de alta velocidade no interior + corrosão química no exterior + parede interna de baixo atrito necessária → Tubo composto de PTFE revestido com PEEK

Meio interno sem partículas + apenas resistência à corrosão → Tubo de PTFE virgem (menor custo)

Vedações/rolamentos (não tubos) + alta temperatura + corrosão → Tubo preenchido com PPL

Selos mecânicos (não tubos) + carga pesada + sem corrosão → Tubo preenchido com Bronze + MoS₂

Aplicativos

Compatibilidade Química

Compatibilidade química do forro PEEK

Compatibilidade química da camada externa de PTFE

Conclusão geral

A compatibilidade química dos tubos compostos de PTFE revestidos com PEEK cobre a grande maioria dos meios industriais. A única exceção significativa é o ácido sulfúrico concentrado (PEEK não é resistente). Se for necessária a transferência de ácido sulfúrico concentrado, considere tubos de PTFE virgem ou tubos cheios de PPL.

Para ambientes externos, a camada externa de PTFE resiste praticamente a toda corrosão química, permitindo que o tubo composto seja enterrado diretamente no subsolo ou exposto a ambientes com respingos de produtos químicos.

Garantia de qualidade

Resinas 100% virgens de PTFE e PEEK:sem material reciclado, sem material reciclado

Forro PEEK de alta qualidade:matérias-primas PEEK de alta qualidade importadas ou nacionais disponíveis

Processo Composto Avançado:ligação forte entre o revestimento e a camada externa – sem delaminação, sem descamação

Espessura do revestimento personalizável:adaptado aos requisitos de pressão, desgaste e custo

Rastreabilidade total:certificados de materiais disponíveis mediante solicitação

Controle Dimensional de Precisão:tolerâncias rígidas de ID/OD garantem compatibilidade de instalação

Tempo de espera:tamanhos padrão em estoque (48-72 horas); tamanhos personalizados 7 a 15 dias

Perguntas frequentes

P: Qual é a diferença entre um tubo composto de PTFE revestido com PEEK e um tubo de PTFE preenchido com PPL? Qual devo escolher?

R: As principais diferenças são a forma do produto e o cenário de aplicação.

Regras de seleção rápida:

Transporte de meios carregados de partículas, lamas e fluidos de alta velocidade através de tubulação → Tubo Composto Revestido com PEEK

Vedações de válvula, anéis de pistão, anéis guia (não tubulação) → Tubo preenchido com PPL (capacidade para temperaturas mais altas)

Desgaste extremamente alto dentro do tubo + corrosão química externa → Tubo composto revestido com PEEK

Resultado final: O tubo composto revestido com PEEK é projetado para "tubulação", abordando especificamente o desgaste da parede interna e problemas de fricção na transferência de fluidos.

O tubo preenchido com PPL é projetado para "vedações", abordando especificamente aplicações de vedação e autolubrificação de alta temperatura + corrosiva.

P: Que pressão o tubo composto de PTFE revestido com PEEK pode suportar? Ele irá delaminar ou descascar?

R: A capacidade de pressão dos tubos compostos de PTFE revestidos com PEEK depende da espessura do revestimento e da qualidade do processo composto.

Especificações padrão: Suporta transferência de fluidos de média a alta pressão (a pressão exata depende do diâmetro, espessura da parede e espessura do revestimento, entre em contato conosco com seus parâmetros operacionais para avaliação)

Design anti-delaminação: Usamos processos compostos especializados que criam ligação química e intertravamento mecânico na interface PEEK/PTFE, a resistência da união excede em muito a laminação física comum

Correspondência de expansão térmica: PEEK e PTFE têm coeficientes de expansão térmica comparáveis ​​(PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), minimizando o risco de delaminação devido à expansão térmica diferencial em toda a faixa de temperatura

Faixa operacional recomendada: Sem delaminação ou descamação em condições normais entre -100°C e +250°C em serviço contínuo

Recomendação: Para condições extremas de alta pressão ou ciclos térmicos severos, forneça parâmetros detalhados, nossa equipe pode realizar avaliações personalizadas e otimização de processos.

P: Qual a espessura do revestimento PEEK? Um forro mais grosso é sempre melhor?

R: A espessura do revestimento PEEK normalmente varia de 0,5 a 3,0 mm. A espessura ideal depende dos seguintes fatores:

Filosofia de design: O tubo composto não é "quanto mais grosso, melhor". A espessura excessiva do revestimento aumenta a rigidez da parede, reduz a flexibilidade e aumenta os custos (o PEEK é muito mais caro que o PTFE).

A estrutura composta visa a "combinação ideal das propriedades internas e externas do material", o revestimento só precisa satisfazer os requisitos de resistência ao desgaste e baixo atrito, enquanto a camada externa fornece suporte estrutural e proteção química.

Fatores determinantes da espessura:

Abrasividade do meio (concentração de partículas, velocidade de fluxo)

Pressão operacional do sistema

Diâmetro do tubo

Requisitos de temperatura

Recomendação: Forneça suas condições operacionais específicas (tipo de mídia, conteúdo de partículas, velocidade de fluxo, pressão, temperatura), nossa equipe recomendará a solução ideal de espessura de revestimento para atender aos requisitos de desempenho e, ao mesmo tempo, ajudar a controlar os custos.

P: Qual é o coeficiente de atrito da parede interna do tubo composto revestido de PEEK? Quanta queda de pressão ela pode reduzir?

R: O liner PEEK tem um coeficiente de atrito de 0,15-0,35 (sob condições autolubrificantes).

Comparação da queda de pressão (estimativa de engenharia):

No mesmo diâmetro e velocidade de fluxo, o coeficiente de resistência ao atrito do revestimento PEEK é significativamente menor do que os tubos de aço inoxidável e aço carbono (o coeficiente de atrito do aço é de aproximadamente 0,5-0,8)

Comparado aos tubos de PTFE virgens (coeficiente de atrito 0,04-0,10), o revestimento PEEK tem um coeficiente de atrito ligeiramente maior, mas a vantagem do PEEK reside na resistência ao desgaste e na capacidade de pressão, na transferência de meios de alto desgaste, as paredes dos tubos de PTFE desenvolvem rapidamente ranhuras devido à erosão, a rugosidade da superfície aumenta dramaticamente e a queda de pressão real aumenta rapidamente. O revestimento PEEK mantém uma superfície lisa a longo prazo, proporcionando queda de pressão mais estável e menor durante todo o ciclo de vida

Recomendação: Para transferência de longa distância ou aplicações de alta velocidade, a vantagem da queda de pressão a longo prazo do revestimento PEEK é particularmente significativa – reduzindo substancialmente os custos de energia de bombeamento.

P: Os tubos compostos revestidos com PEEK podem ser usados ​​para transferência de ácido sulfúrico concentrado?

R: ❌ Não.

PEEK é solúvel apenas em ácido sulfúrico concentrado, dissolve-se rapidamente e falha em ambientes de ácido sulfúrico concentrado. Embora a camada externa de PTFE resista ao ácido sulfúrico concentrado, o revestimento de PEEK entra em contato direto com o meio e não resiste à corrosão do ácido sulfúrico concentrado.

Alternativas:

Transferência de ácido sulfúrico concentrado → Escolha tubo de PTFE virgem (o PTFE virgem resiste ao ácido sulfúrico concentrado)

Ou escolha tubo de PTFE preenchido com PPL (PPL e PTFE resistem ao ácido sulfúrico concentrado)

Outras mídias:Além do ácido sulfúrico concentrado, o revestimento PEEK resiste ao ácido sulfúrico diluído, ácido clorídrico, ácido nítrico, álcalis fortes, solventes orgânicos, óleos, hidrocarbonetos, vapor de alta temperatura e muito mais.

P: Quais são as principais limitações dos tubos compostos de PTFE revestidos com PEEK?

UM:

Limite de temperatura: Serviço contínuo a 250°C, inferior aos 260°C do tubo cheio de PPL. Para requisitos de temperatura mais elevados, considere tubo cheio de PPL

Incompatibilidade com ácido sulfúrico concentrado: PEEK se dissolve em ácido sulfúrico concentrado, para transferência de ácido sulfúrico concentrado, escolha tubo de PTFE virgem ou tubo cheio de PPL

Custo: A matéria-prima PEEK é cara, tornando os tubos compostos mais caros do que os tubos virgens de PTFE e os tubos cheios de PPL.

No entanto, em aplicações exigentes de alto desgaste e alta corrosão, a vida útil significativamente mais longa em comparação com tubos de PTFE virgem proporciona um custo total de propriedade (TCO) substancialmente menor.

Coeficiente de atrito ligeiramente mais alto que o PTFE: Para aplicações de atrito ultrabaixo (como tubos de instrumentos de precisão) sem desgaste, os tubos de PTFE virgem podem ser mais adequados

Regra de decisão rápida:

Precisa de resistência ao desgaste + baixo atrito + resistência à corrosão para tubulação de transferência de fluidos → O tubo composto revestido com PEEK é a solução ideal.

Vedações estáticas ou tubulações sem desgaste → tubos de PTFE virgem são mais econômicos.

Temperatura ultra-alta (>250°C) + aplicações de corrosão → O tubo cheio de PPL é mais adequado.
