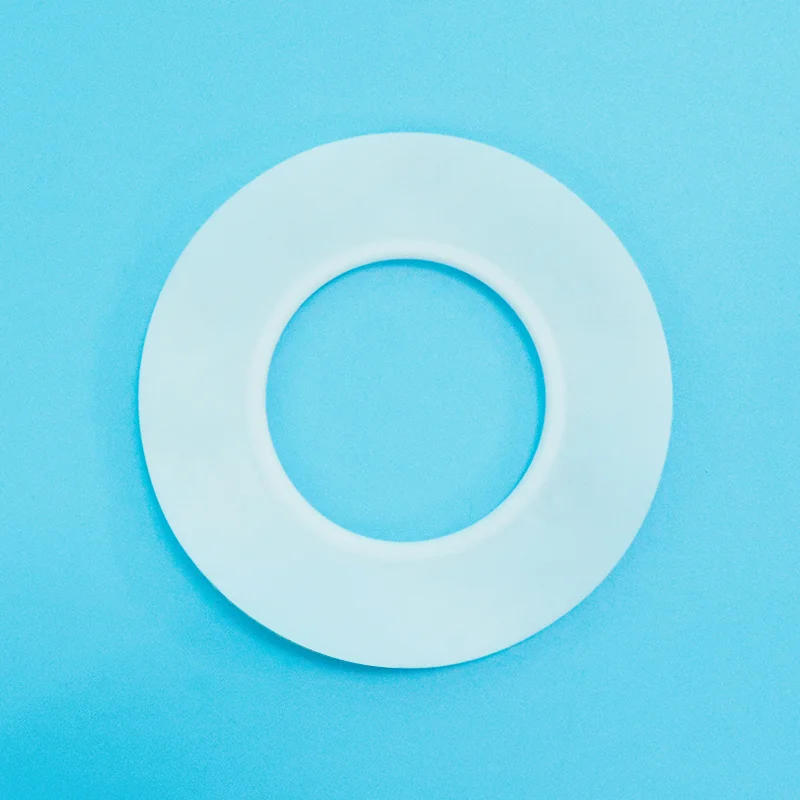

Junta de envelope tipo C PTFE

Taifno é um fabricante profissional de juntas de envelope PTFE Tipo C. Possuímos certificações ISO 9001 e ISO 14001 e nossos produtos estão em conformidade com padrões internacionais autorizados, como CE e FDA; também oferecemos personalização com base em requisitos específicos do setor e condições operacionais.

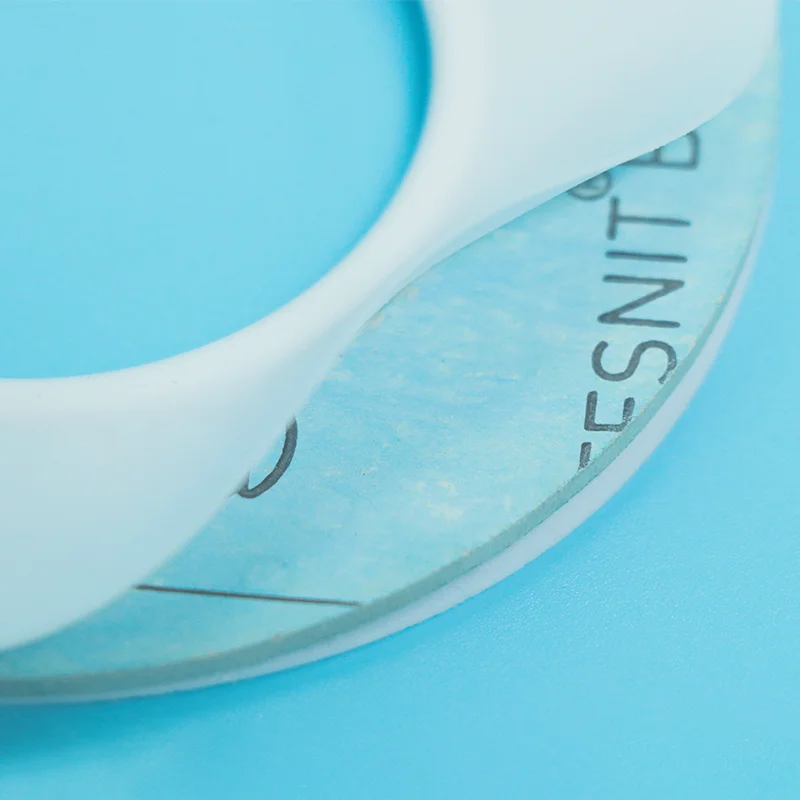

A junta Tipo C consiste em um envelope de PTFE combinado com um núcleo de aço inoxidável corrugado (disponível em aço inoxidável 304 ou 316). O núcleo metálico reforçado não só aumenta a resistência estrutural, mas também proporciona resiliência e melhora a resistência às flutuações de pressão e aos ciclos térmicos.

Como funciona a junta de envelope PTFE tipo C?

A junta de envelope PTFE tipo C é uma solução de vedação reforçada projetada para ambientes operacionais exigentes e de alta pressão. Possui uma camada externa de PTFE combinada com um núcleo de reforço de aço inoxidável corrugado, criando uma estrutura composta que oferece resistência química e resistência mecânica.

A estrutura da junta inclui:

Camada externa de PTFE: A capa de PTFE envolve completamente o reforço metálico interno, criando uma superfície de vedação resistente à corrosão. Ele protege a inserção metálica do contato direto com meios agressivos, mantendo a excelente resistência do PTFE a ácidos, álcalis, solventes e outros produtos químicos.

Reforço de aço inoxidável ondulado: O inserto interno corrugado em aço inoxidável 304 ou 316 funciona como elemento de suporte flexível. Seu design semelhante a uma mola permite que a gaxeta se recupere após a compressão, mantenha a pressão de vedação e resista à deformação sob cargas flutuantes.

Projeto de vedação reforçada: A combinação de PTFE e um núcleo de metal corrugado permite que a construção Tipo C mantenha o desempenho da vedação durante mudanças de pressão, expansão térmica e ciclos operacionais repetidos. O reforço metálico melhora a estabilidade e reduz o risco de extrusão ou explosão em aplicações exigentes.

Principais vantagens de desempenho:

Desempenho de recuperação aprimorado: A inserção de aço inoxidável corrugado proporciona recuperação elástica contínua, ajudando a junta a manter a força de vedação após repetidas compressões e mudanças de temperatura.

Melhor resistência à pressão: O núcleo de metal reforçado suporta a camada de PTFE e evita deformação excessiva, tornando-o adequado para aplicações de pressão mais alta do que as juntas de envelope de núcleo macio padrão.

Adequado para aplicações de flanges grandes: O suporte estrutural adicional torna a junta de envelope de PTFE Tipo C uma escolha ideal para flanges de grande diâmetro, especialmente sistemas DN350+ onde os designs de juntas convencionais podem não ter rigidez suficiente.

Guia de comparação e seleção

Tipo C vs Tipo A vs Tipo B vs Metal Jacket vs Sólido PTFE

Guia de seleção rápida

Aplicativos primários

Especificações Técnicas

Propriedades da junta do envelope PTFE tipo C

Opções de núcleo metálico disponíveis

Garantia de qualidade

1. Resina PTFE 100% virgem

Garante qualidade estável, excelente resistência química e desempenho de vedação consistente, lote após lote.

2. Núcleo de aço inoxidável premium

Feito de aço inoxidável 304/316 resistente à corrosão para fornecer alta resistência e suporte confiável sob pressão e ciclos térmicos.

3. Encapsulamento completo de PTFE

Veda completamente o inserto metálico, evitando risco de corrosão e garantindo longa vida útil.

4. Projeto de reforço corrugado

Fornece recuperação elástica, mantém a força de vedação e melhora a resistência às flutuações de pressão.

5. Rastreabilidade de materiais

Certificados de materiais e registros de produção estão disponíveis mediante solicitação.

6. Tamanhos personalizados e entrega rápida

Tamanhos de flange padrão e dimensões personalizadas estão disponíveis. Tamanhos padrão: 5–10 dias; tamanhos personalizados: 10–15 dias.

Perguntas frequentes

P: O que é uma junta de envelope PTFE Tipo C e quando devo usá-la?

R: Uma junta de envelope de PTFE Tipo C apresenta uma inserção de metal de aço inoxidável corrugado totalmente encapsulada em uma capa de PTFE. O núcleo de metal corrugado fornece recuperação elástica, resistência à ruptura e integridade estrutural sob alta pressão e ciclos térmicos.

Use o Tipo C quando:Serviço de alta pressão, flanges de grande diâmetro (DN350+), condições de ciclo térmico e aplicações onde a resistência à explosão é crítica.

Quando NÃO usar o Tipo C:Serviço químico geral de baixa pressão (Tipo A é mais econômico), flanges de pequeno diâmetro (Tipo A ou B são mais econômicos) ou aplicações que exigem máxima pureza química sem conteúdo metálico (PTFE sólido).

P: Junta tipo C vs junta com camisa de metal, qual devo escolher?

R: As juntas tipo C e com camisa metálica têm núcleos metálicos, mas atendem a aplicações diferentes.

Tipo C (núcleo metálico corrugado): totalmente encapsulado em PTFE, sem metal exposto, ideal para serviços químicos onde é necessária resistência química do PTFE. Melhor para pressão moderada-alta, ciclagem térmica e flanges de grande diâmetro.

Juntas com camisa metálica: núcleo metálico parcialmente ou totalmente coberto com PTFE ou outros materiais, fornecem capacidade de extrema pressão e resistência a altas temperaturas. Melhor para extrema pressão, alta temperatura (+260°C+) e aplicações onde o PTFE amoleceria ou se espalharia.

Regra rápida:

Serviço químico, pressão moderada-alta, ciclagem térmica → Tipo C.

Pressão extrema, temperatura extrema → Revestimento metálico.

P: Quais são as limitações e quais são os erros mais comuns?

UM: Temperatura: Até +200°C (limite PTFE).

Pressão: Maior que o Tipo A/B, depende do design e da espessura do núcleo metálico.

Tamanho: Recomendado para DN350 e superiores, o núcleo metálico corrugado proporciona resistência estrutural para grandes diâmetros. Não recomendado para flanges de paredes finas ou frágeis, o núcleo metálico é rígido e pode causar danos se for apertado demais.

Erros comuns:

(1) Uso do Tipo C em flanges de paredes finas ou revestidas de vidro sem controle de torque: o núcleo metálico rígido pode rachar superfícies frágeis; use baixo torque com instalação controlada.

(2) Aperto excessivo: o núcleo metálico fornece força de vedação; a compressão excessiva danifica a jaqueta de PTFE.

(3) Seleção errada de tamanho: Tipo C é recomendado para DN350+; para tamanhos menores, o Tipo A ou B pode ser mais econômico.
