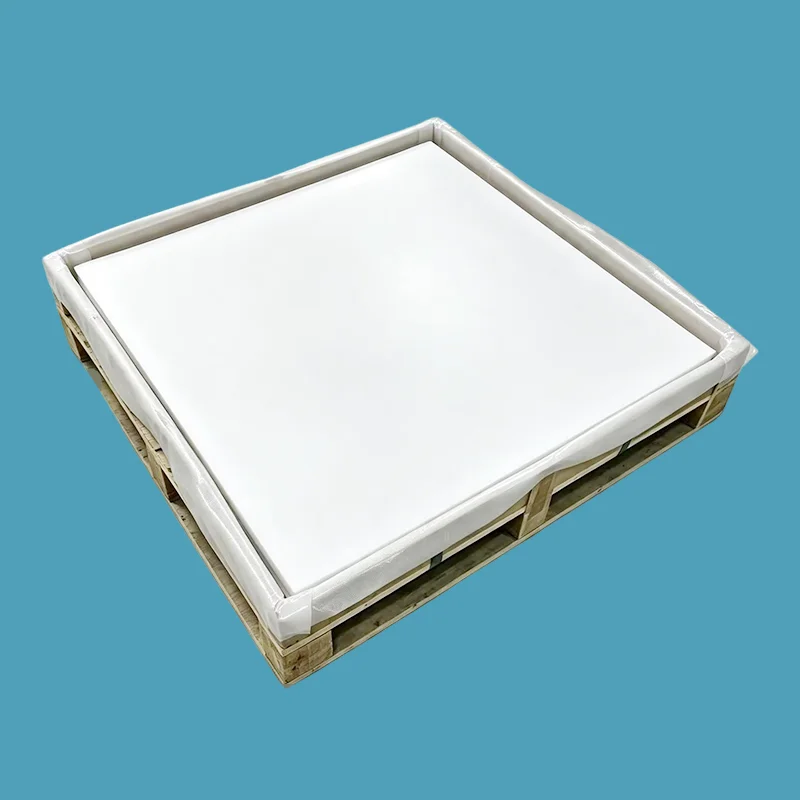

Folha de PTFE raspada e moldada

Os produtos de chapas moldadas e desbastadas de PTFE são usados ​​nas indústrias química, mecânica e elétrica. Se você procura um fabricante e fornecedor profissional desses produtos, escolha Taifno e podemos oferecer serviços de estação única.

Folha desbastada de PTFE: Produzido por corte rotativo (skiving) de um tarugo de PTFE moldado após sinterização. Fino, preciso, grande largura, excelente acabamento superficial. Escolha-o quando precisar de folhas finas (0,3-10 mm) com tolerância de espessura restrita (± 0,02 mm), largura grande (até 2700 mm) e superfície lisa. Ideal para juntas, revestimentos, fitas e isolamento elétrico.

Folha moldada de PTFE: Produzido por moldagem por compressão de resina PTFE em um molde e depois sinterizado. Propriedades mecânicas espessas, fortes e excelentes. Escolha-o quando precisar de chapas grossas (4-200 mm) para usinagem de peças estruturais, rolamentos, sedes de válvulas e componentes que exijam integridade de material.

Processo de fabricação: qual a diferença?

A diferença fundamental entre chapas de PTFE raspadas e moldadas está no processo de fabricação.

Folha desbastada de PTFE

Fabricado compactando a resina PTFE em um tarugo cilíndrico, sinterizando e depois cortando rotativamente (descascando) o tarugo em folhas finas

Produz chapas finas com excelente acabamento superficial e tolerância de espessura restrita

Disponível em grandes larguras de até 2700 mm

Folha moldada de PTFE

Fabricado por moldagem por compressão de resina PTFE em um molde plano sob pressão e depois sinterizado

Produz chapas espessas e densas com alta integridade mecânica

Classes preenchidas (vidro, carbono, grafite, MoS₂, bronze) disponíveis principalmente em forma de chapa moldada

Principais características da folha raspada

Principais vantagens:

Espessura de precisão: ideal para aplicações que exigem tolerâncias de espessura restritas

Largura grande: até 2700 mm de largura, adequada para juntas de flange grandes

Superfície lisa: excelente acabamento superficial, pronta para uso

Flexível: pode ser fornecido em rolos para bitolas finas

Principais características da folha moldada

Principais vantagens:

Material espesso: ideal para usinagem de peças personalizadas

Estrutura densa: excelente resistência mecânica

Integridade estrutural: adequada para aplicações de suporte de carga

Classes preenchidas disponíveis: vidro, carbono, grafite, MoS₂, bronze para propriedades aprimoradas

Guia de comparação e seleção

Folha Skived vs Folha Moldada

Guia de seleção rápida

Aplicativos primários

Especificações Técnicas

Propriedades da folha PTFE

Tamanhos disponíveis de folha desbastada

Tamanhos disponíveis de chapa moldada

Garantia de qualidade

Resina PTFE 100% virgem — sem material reciclado, sem material reciclado

Rastreabilidade total — certificados de materiais disponíveis mediante solicitação

Fabricação de Precisão — tolerâncias de espessura restritas para chapas desbastadas

Graus em conformidade com a FDA disponíveis — PTFE virgem atende aos requisitos da FDA

Classes preenchidas disponíveis — vidro, carbono, grafite, MoS₂, bronze

Capacidades de tamanho grande — chapas escavadas de até 2.700 mm de largura, chapas moldadas de até 2.000×2.000 mm

Prazo de entrega — tamanhos padrão em estoque (24 a 48 horas); tamanhos personalizados 5-15 dias

Estudo de caso

Uma empresa petroquímica em Fujian, China, enfrentou problemas recorrentes de vedação em um sistema de flange de trocador de calor operando sob condições adversas de pressão de 2,5 MPa e temperatura de 180°C. As juntas de borracha originais sofreram envelhecimento acelerado, inchaço e degradação do desempenho devido à exposição contínua a meios químicos e temperaturas elevadas, resultando na substituição frequente das juntas, aumento dos custos de manutenção e possíveis interrupções de produção.

Para melhorar a confiabilidade da vedação, a empresa substituiu as juntas de borracha tradicionais por juntas de corte preciso fabricadas a partir de folhas moldadas de PTFE. O PTFE oferece excelente resistência química, excelente estabilidade de temperatura, propriedades de baixo atrito e desempenho de vedação de longo prazo, tornando-o adequado para aplicações petroquímicas exigentes. A folha moldada de PTFE proporcionou densidade de material consistente, boa estabilidade dimensional e resistência confiável contra meios de processo corrosivos.

Após a implementação, as juntas de corte em chapa moldada de PTFE mantiveram um desempenho de vedação estável sob operação contínua a 2,5 MPa e 180°C. Em comparação com a solução anterior de junta de borracha, a vida útil foi estendida de aproximadamente 3 meses para mais de 2 anos, reduzindo significativamente a frequência de manutenção e melhorando a confiabilidade operacional do equipamento.

Resultados da aplicação:

● Equipamento de aplicação: Sistema de flange de trocador de calor petroquímico

● Condições Operacionais: Pressão de 2,5 MPa / temperatura de 180°C

● Solução original: Junta de borracha

● Solução de substituição: Junta moldada de corte de folha de PTFE

● Melhoria da vida útil: Estendido de 3 meses para mais de 2 anos

● Benefícios: Maior resistência química, redução do tempo de inatividade para manutenção, menores custos de substituição e maior confiabilidade de vedação

Este caso demonstra as vantagens das chapas moldadas de PTFE em aplicações de vedação quimicamente agressivas e de alta temperatura, fornecendo uma alternativa durável e confiável aos materiais de vedação de borracha convencionais na indústria petroquímica.

Perguntas frequentes

P: Para chapas moldadas e desbastadas de PTFE, qual é a diferença e quando devo usar cada uma?

R: A chapa desbastada é cortada rotativamente a partir de um tarugo de PTFE moldado. Produz chapas finas (0,3-10 mm) com tolerância de espessura restrita (± 0,02 mm), superfície lisa e grande largura (até 2700 mm).

Use raspado quando: Você precisa de juntas finas, revestimentos, fita isolante elétrica ou juntas de flange grandes que exijam espessura precisa.

A chapa moldada é moldada por compressão diretamente. Produz chapas grossas (4-200mm) com alta integridade estrutural e resistência mecânica.

Use moldado quando: Você precisa de almofadas de rolamento, sedes de válvula, peças usinadas personalizadas ou aplicações de vedação estrutural.

Regra rápida:

Precisa de largura fina, precisa e grande? Esfolado.

Precisa de espessura, forte e usinável? Moldado.

Ambos suportam resistência química de -180°C a +200°C e pH 0-14.

P: Quais faixas de espessura e tamanho estão disponíveis para chapas desbastadas e moldadas?

UM: Folha raspada: Espessura 0,1-10 mm (mais espessa até 30 mm disponível). Largura até 2700 mm. Tolerância de espessura tão estreita quanto ±0,02 mm para medidores finos. Excelente para aplicações de juntas grandes onde folhas largas reduzem costuras.

Folha moldada: Espessura 2-200 mm. Tamanho até 2.000 × 2.000 mm. Tolerância de espessura menos precisa (±0,3-1,0 mm), mas a integridade do material é superior. Os tipos preenchidos (vidro, carbono, grafite, MoS₂, bronze) estão disponíveis principalmente em forma de chapa moldada para propriedades mecânicas aprimoradas.

Fornecemos ambos os tipos em tamanhos padrão e personalizados. Precisa de um tamanho específico? Envie sua especificação para um orçamento.

P: Quais são as limitações e os erros mais comuns?

UM: Temperatura: -180°C a +200°C serviço contínuo.

Químico: resistência universal pH 0-14, NÃO compatível com metais alcalinos fundidos ou flúor elementar.

Limitações: O PTFE é macio, deforma-se sob carga sustentada (fluxo frio/fluência). A chapa raspada é mais macia que a chapa moldada devido ao processo de fabricação. A chapa moldada apresenta melhor resistência mecânica.

Dois erros comuns:

(1) Usando chapa desbastada para aplicações estruturais ou espessas, falta espessura e resistência mecânica. Use chapa moldada para peças estruturais.

(2) Usando chapa moldada para juntas finas que exigem tolerância restrita, a tolerância de espessura é menor. Use chapa desbastada para aplicações finas de precisão.
