Para aplicações que envolvem flanges irregulares, superfícies de vedação frágeis, temperaturas extremas ou produtos químicos agressivos, a chapa de PTFE expandido oferece uma solução de vedação versátil que combina adaptabilidade, durabilidade e resistência química em um único material.
Ao contrário dos materiais rígidos de PTFE, a estrutura expandida proporciona excelente flexibilidade e compressibilidade, permitindo que a chapa se adapte a superfícies de flange ásperas, arranhadas, esburacadas e irregulares.
Se você está procurando um fabricante e fornecedor de produtos ePTFE, Taifno é uma boa escolha, responderemos à sua pergunta dentro de 24 horas.

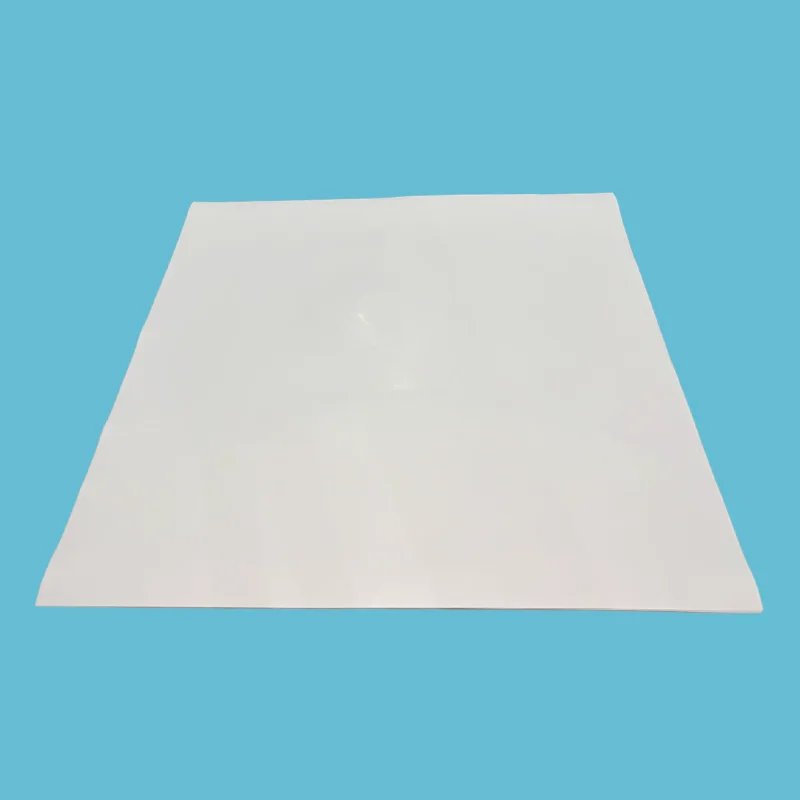

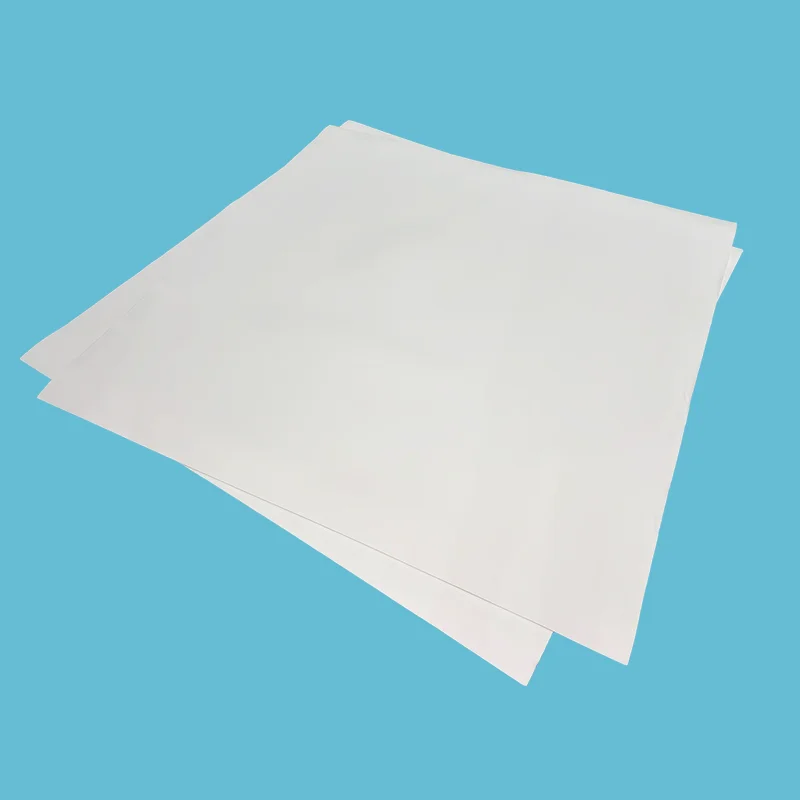

A folha de PTFE expandido é fabricada a partir de resina de PTFE 100% virgem por meio de um processo de expansão especializado que transforma a densa estrutura de PTFE em uma rede flexível de microfibrilas. Esta estrutura de fibra multidirecional exclusiva combina suavidade e compressibilidade com a estabilidade química e durabilidade do PTFE.
A rede de fibra expandida permite que o material se adapte naturalmente às imperfeições da superfície do flange. Sob baixa pressão do parafuso, a estrutura macia preenche arranhões, buracos e áreas irregulares para criar uma barreira de vedação confiável.
Após a compressão, o material mantém excelente desempenho de recuperação, ajudando a prevenir vazamentos causados por mudanças de pressão, ciclos de temperatura e condições de serviço de longo prazo.
1. Composição de PTFE puro:Fabricado em PTFE 100% virgem, sem cargas ou aglutinantes, garantindo excelente compatibilidade química e evitando riscos de contaminação.
2. Adaptabilidade de superfície superior:A estrutura macia e flexível adapta-se às superfícies irregulares do flange, tornando-o adequado para equipamentos frágeis e aplicações de vedação de baixo torque.
3. Vedação confiável de longo prazo:A estrutura expandida reduz a fluência e o fluxo frio, ajudando a manter o desempenho da vedação durante operações prolongadas.
4. Fácil instalação:Opções de suporte autoadesivo estão disponíveis para melhorar a estabilidade de posicionamento durante a instalação, especialmente em superfícies de flange verticais ou suspensas.
|
Problema |
Como as folhas ePTFE resolvem isso |
|
O PTFE padrão se arrasta e vaza |
A estrutura microporosa resiste ao fluxo frio – mantém a vedação ao longo do tempo |
|
Vazamento de flanges ásperos e esburacados |
Material macio preenche irregularidades — vedações sem alto torque |
|
Flanges revestidos de vidro quebram sob alto torque |
Vedações com baixa pressão do parafuso — protege superfícies frágeis |
|
As juntas convencionais requerem vários tamanhos |
Uma folha – cortada em qualquer formato, qualquer tamanho, no local |
|
O material da junta padrão falha em produtos químicos |
PTFE 100% puro — resistência universal pH 0-14 |
|
A instalação requer mão de obra qualificada |
Fácil de cortar, fácil de instalar, autoadesivo disponível – simples e rápido |
|
Recurso |
Folha ePTFE |
Folha de PTFE convencional |
Por que é importante |
|
Conformabilidade |
★★★★★ preenche arranhões e buracos |
★☆☆☆☆ rígido |
Vedações em flanges danificados sem retificação ou usinagem |
|
Resistência à fluência |
✅ Sem fluxo frio |
❌ Rasteja sob carga |
Sem re-aperto do parafuso. Sem vazamentos ao longo do tempo |
|
Vedação em Flanges Ásperos |
✅ Excelente |
❌ Ruim — requer flanges perfeitos |
Funciona em flanges que vazariam com PTFE padrão |
|
Custo total (3 anos) |
Mais baixo — uma folha substitui vários tamanhos |
Moderado |
Menos estoque, menos desperdício, menos tempo de inatividade |
|
Se sua aplicação for... |
Escolher... |
|
Flanges danificados, arranhados ou empenados |
Folha ePTFE — preenche irregularidades, baixo torque |
|
Flanges revestidos de vidro, cerâmica ou plástico |
Folha ePTFE — baixa pressão do parafuso, adaptável, segura |
|
Flanges de grande diâmetro ou formatos estranhos |
Folha ePTFE — cortada para se ajustar a qualquer formato no local |
|
Ciclagem de alta temperatura (+200°C a +315°C) |
Folha ePTFE — mantém a vedação, sem deformação |
|
Processamento químico, farmacêutico ou de alimentos |
Folha ePTFE — PTFE puro, compatível com FDA |
|
Flanges limpos e lisos, tamanhos padrão, baixo custo |
Folha de PTFE convencional |
|
Indústria |
Aplicativo |
Requisito-chave |
|
Processamento Químico |
Flanges de tubos, tampas de reatores, trocadores de calor — ácidos, solventes |
Resistência química universal, baixo torque, flanges ásperas |
|
Farmacêutico |
Equipamentos estéreis, biorreatores — conformidade com a FDA |
PTFE puro, não contaminante, FDA 21 CFR 177.1550 |
|
Alimentos e Bebidas |
Conexões sanitárias, equipamentos de enchimento — conformidade com a FDA |
ePTFE puro, fácil limpeza, sem contaminação |
|
Celulose e Papel |
Flanges de grande diâmetro, digestores — ciclagem térmica |
Conformabilidade, ciclagem de temperatura |
|
Geração de energia |
Sistemas de vapor, flanges de condensador — alta temperatura |
Ampla faixa de temperatura, resistência à fluência |
|
Equipamento revestido de vidro |
Reatores revestidos de vidro, recipientes – superfícies frágeis |
Baixa pressão do parafuso, conformabilidade, sem danos ao vidro |
|
Serviço Criogênico |
GNL, oxigênio líquido – frio extremo |
Não frágil em temperaturas criogênicas |
Cliente: Uma fábrica de produtos químicos que manipula ácidos e solventes (empresa química da Fortune 500)
Desafio: As juntas convencionais de PTFE nos flanges do trocador de calor eram substituídas a cada 6 meses devido a deformação por fluência e vazamento. Altas temperaturas e ciclos de pressão causaram fluxo frio, perda de torque do parafuso e vazamento. Custo de manutenção: US$ 5.000 por flange por ano.
Solução: Substituída por folha de PTFE expandido, com corte personalizado no formato da gaxeta. O material macio e adaptável preencheu as irregularidades do flange. É necessário um baixo torque do parafuso.
Resultado: vazamento zero por 18 meses. Não é necessário reapertar os parafusos. Fluência eliminada. Economia de custos estimada: US$ 7.500/ano por flange.
Cliente: Um fabricante farmacêutico com vários reatores revestidos de vidro
Desafio: As tampas do reator revestidas de vidro estavam rachando devido ao alto torque necessário para vedar juntas rígidas de PTFE. Cada reparo de vidro custa US$ 8.000, mais o tempo de inatividade da produção.
Solução: Folha de PTFE expandido instalada com suporte autoadesivo. Corte para caber no flange da passagem do reator. É necessária baixa pressão do parafuso, eliminando a tensão no revestimento de vidro.
Resultado: zero danos ao vidro. Vedação perfeita com menor torque. Tempo de instalação reduzido em 80%. Nenhuma substituição em 18 meses. Economizou $ 16.000 em custos de reparo de vidro.
Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.
|
Parâmetro |
Valor |
|
Faixa de temperatura — Contínua |
-196°C a +200°C |
|
Faixa de temperatura – curto prazo |
Até +315°C |
|
Pressão – Máx. |
20 MPa |
|
Faixa de pH |
0-14 — resistência química universal |
|
Densidade |
0,7-1,0g/cm³ |
|
Compressibilidade |
45% ± 5% (ASTM F36) |
|
Recuperação |
≥10% (ASTM F36) |
|
Resistência à tracção |
≥10MPa |
|
Material |
100% PTFE virgem (expandido) |
|
Compatível com FDA |
Sim – atende FDA 21 CFR 177.1550 |
|
Cor |
Branco/esbranquiçado |
|
Tamanho (mm) |
Faixa de espessura (mm) |
|
1500 × 1500 |
0,5 - 6 |
|
1500 × 4500 |
0,5 - 6 |
|
1800 × 5400 |
0,5 - 6 |
|
2.000 × 2.000 |
0,5 - 6 |
|
Tamanhos personalizados disponíveis mediante solicitação |
|
Resina PTFE 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.
Rastreabilidade total — Cada lote pode ser rastreado desde a matéria-prima até a folha acabada. Certificados de materiais mediante solicitação.
Grau de conformidade com a FDA — Atende à FDA 21 CFR 177.1550 para aplicações alimentícias e farmacêuticas.
Testado de acordo com padrões internacionais — ASTM F36 (compressibilidade/recuperação), ASTM F152 (resistência à tração), ASTM D792 (densidade).
Longa vida útil — Vida útil ilimitada — sem degradação ao longo do tempo.
Opção autoadesiva — Disponível com adesivo sensível à pressão para fácil instalação vertical.
R: A folha de ePTFE é uma folha de vedação macia e adaptável feita de PTFE 100% expandido. Corte no tamanho certo no local e pressione na face do flange. Vedações em flanges ásperos, corroídos ou empenados com baixo torque de parafuso, onde o PTFE convencional vaza. Uma folha substitui muitos materiais de junta.
Quando usar: Flanges danificados, flanges revestidos de vidro, flanges de grande diâmetro, aplicações de baixo torque, ciclos térmicos e serviços químicos.
Quando NÃO usar: Vedação dinâmica de alta pressão (peças móveis), somente vedação estática.
R: O custo depende da espessura, tamanho, quantidade e se é necessário suporte autoadesivo.
Comparação: Uma folha de ePTFE normalmente custa aproximadamente o mesmo que estocar 8 a 10 tamanhos de juntas de corte diferentes. Mas uma folha cobre mais de 80% dos tamanhos de flange, você corta o que precisa, zero desperdício, zero espera. Ao longo de um ano, os clientes normalmente economizam de 40 a 60% nos custos totais de juntas em comparação com o estoque de vários tamanhos.
Tempo de espera:
Em estoque: envio em 24-48 horas.
Envio: aéreo de 5 a 10 dias, marítimo de 15 a 30 dias.
Envie-nos seu tamanho e aplicação, cotamos em até 24 horas.
UM: Temperatura: -196°C a +200°C (curto prazo).
Pressão: até 20 MPa.
Químico: pH 0-14, resistência universal, exceto metais alcalinos fundidos e flúor elementar.
Três erros comuns:
(1) Usar espessura errada: para superfícies ásperas, use chapa mais grossa ou dupla; para flanges lisos, a espessura padrão funciona.
(2) Aperto excessivo: vedações de ePTFE com baixo torque; apertar demais pode danificar a folha e causar vazamentos.
(3) Não apoiar a folha durante a instalação: o suporte autoadesivo a mantém na posição; sem ele, a folha pode mudar.
Ponta autoadesiva: Para flanges verticais ou suspensos, use uma folha de suporte autoadesiva, retire a película de suporte, pressione firmemente na superfície do flange e ela permanecerá na posição durante a montagem.
