Conjunto de embalagem de PTFE

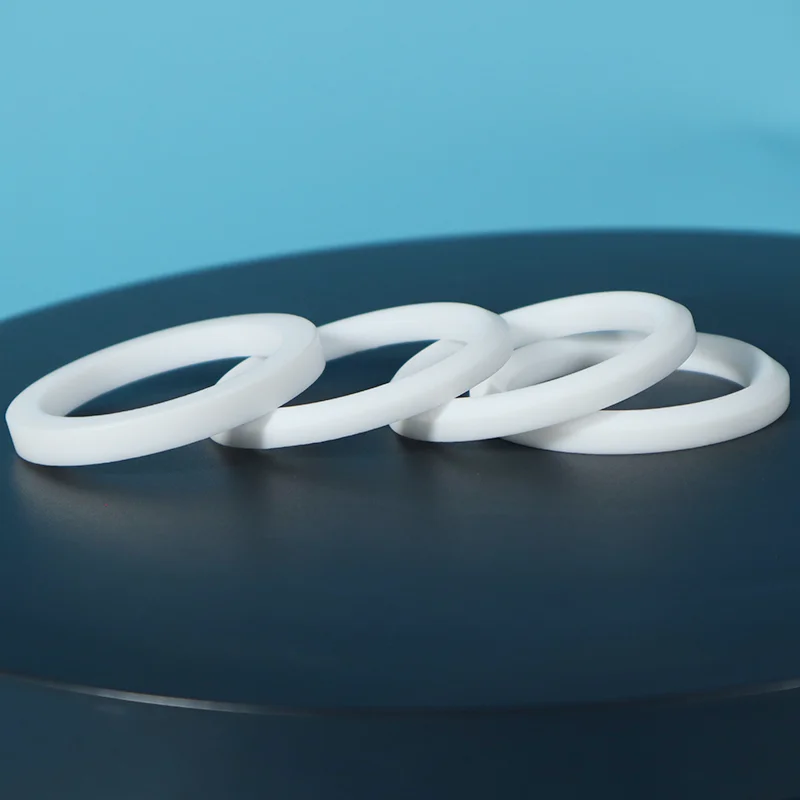

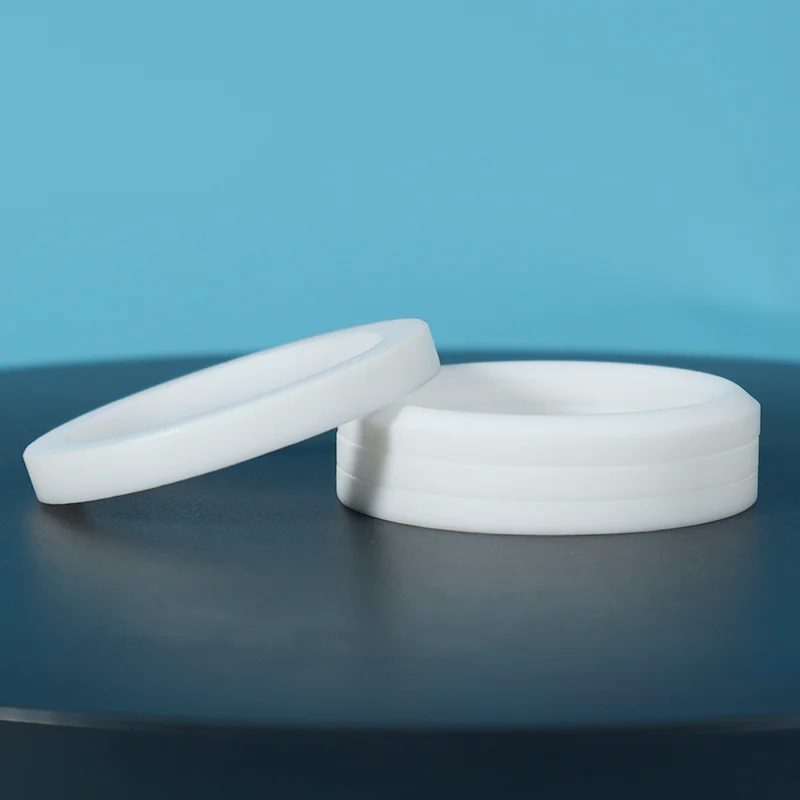

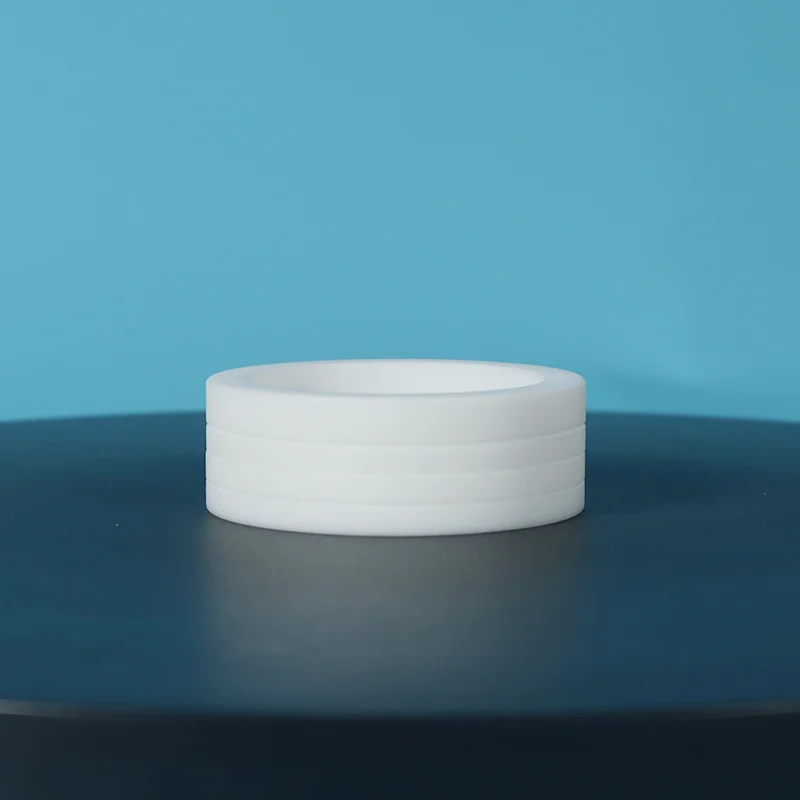

O conjunto de gaxetas de PTFE fabricado pela Taifno consiste em um conjunto de anéis de vedação de PTFE, incluindo um anel adaptador superior, anéis intermediários em forma de V e um anel adaptador inferior, projetados para instalação em uma caixa de gaxetas.

É adequado para uma faixa de temperatura de -180°C a +200°C, suporta pressões de até 500 bar, cobre uma faixa de pH de 0–14 e suporta velocidades lineares de até 5 m/s.

Por que escolher o conjunto de gaxetas PTFE?

O problema do anel de vedação

Três vantagens principais

1. Força de vedação ajustável: Os O-rings são fixos — uma vez instalados, a força de vedação não pode ser ajustada. Os conjuntos de gaxetas de PTFE podem ser reapertados. À medida que a gaxeta se desgasta com o tempo, basta apertar a porca da gaxeta para restaurar o desempenho da vedação. Não há necessidade de desmontar.

2. Vedação Dinâmica para Eixos Móveis: Os O-rings são vedações estáticas – eles vedam em uma ranhura fixa e falham quando o eixo se move. Os anéis em V de PTFE são projetados especificamente para movimento rotativo alternativo e lento – os lábios de vedação se movem com o eixo, mantendo contato sob pressão.

3. Vedação Energizada por Pressão: A geometria em forma de V foi projetada para ser energizada por pressão: à medida que a pressão do sistema aumenta, ela força os lábios de vedação com mais firmeza contra a haste e o alojamento, aumentando automaticamente a eficácia da vedação.

Vantagem material

Comparação: Conjunto de Gaxetas vs O-Ring vs Vedação Composta

Aplicativos

Indústrias Primárias

Equipamento Típico

Válvulas de controle e isolamento

Válvulas gaveta, válvulas esfera, válvulas globo

Bombas alternativas

Bombas centrífugas (rotativas lentas)

Cilindros e atuadores hidráulicos

Compressores

Misturadores e agitadores

Prensas de forjamento, máquinas de moldagem por injeção

Aplicações do mundo real

Estudo de caso 1: Embalagem de haste de válvula de planta química

Desafio: Uma fábrica de produtos químicos que manuseia ácido agressivo a 150°C substituiu os anéis de vedação nas hastes das válvulas de controle a cada 2 ou 3 meses, causando tempo de inatividade dispendioso e preocupações de segurança.

Solução: Conjunto de gaxetas de anel em V de PTFE com classe preenchida com carbono. Instalado com especificações de torque recomendadas.

Resultado: vazamento zero por 18 meses. Gaxeta reapertada duas vezes durante a manutenção programada. Redução de 80% nos custos de manutenção e tempo de inatividade.

Estudo de caso 2: Embalagem de bomba de polpa

Desafio: Uma bomba de polpa que manuseava meios abrasivos desgastava a gaxeta padrão a cada 4 a 6 semanas, exigindo interrupções frequentes na produção.

Solução: Conjunto de gaxetas de PTFE preenchido com vidro e anéis antiextrusão.

Resultado: o conjunto de embalagem durou 8 meses — 8 vezes mais que a solução anterior. Intervalos de manutenção estendidos. O tempo de atividade da produção melhorou significativamente.

Estudo de caso 3: Conformidade com emissões fugitivas

Desafio: Uma instalação de processamento de gás natural precisava atender aos padrões de emissões fugitivas ISO 15848 em válvulas de controle críticas.

Solução: conjunto de gaxetas de baixa emissão à base de PTFE com pacote de lubrificação proprietário, testado conforme ISO 15848.

Resultado: aprovação na conformidade de emissões. Taxas de vazamento bem abaixo dos limites permitidos. Desempenho de longo prazo verificado através de monitoramento contínuo.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Opções de classificação de material

Garantia de qualidade

Material PTFE 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.

Rastreabilidade total — Cada lote rastreável desde a matéria-prima até o produto acabado. Certificados de materiais disponíveis mediante solicitação.

Moldagem de precisão — Cada anel de gaxeta é moldado com precisão ou usinado com tolerâncias restritas.

Orientação de instalação — Instruções detalhadas de instalação e especificações de torque em cada pedido.

Sistema de Qualidade ISO — Os processos de fabricação seguem padrões internacionais de qualidade.

Graus da FDA disponíveis — graus em conformidade com a FDA e Classe VI da USP para aplicações alimentícias e farmacêuticas.

Perguntas frequentes

P: O que é o conjunto de gaxetas de PTFE e como funciona?

R: É uma pilha de anéis de PTFE, adaptador superior, anéis intermediários em forma de V, adaptador inferior, instalados em uma caixa de gaxetas.

Quando a porca da bucha é apertada, os anéis em V se expandem radialmente contra o eixo e o alojamento. A pressão do sistema energiza ainda mais os lábios de vedação, tornando a vedação mais apertada à medida que a pressão aumenta. Auto-energizante. Reapertável conforme ocorre desgaste.

P: Conjunto de gaxetas versus anel de vedação, quando devo trocar?

R: Troque quando os O-rings continuarem falhando, em eixos móveis, sob flutuações de pressão ou em produtos químicos agressivos.

Os anéis de vedação são estáticos e vedam em ranhuras fixas. Os conjuntos de gaxetas são dinâmicos, ajustáveis, reapertáveis ​​e construídos para peças móveis.

Comparação de custos: os anéis de vedação custam menos no início. Mas se você substituí-los a cada 3 meses, um conjunto de gaxetas que dura de 3 a 5 anos economiza uma grande quantia de dólares americanos em peças, mão de obra e tempo de inatividade.

P: Quais são os limites e os erros de instalação mais comuns?

UM: Temperatura: -180°C a +200°C (até +315°C modificado).

Pressão: até 500 bares. Velocidade: < 5 m/s.

Erro mais comum: apertar demais a glândula. O PTFE é macio, a compressão excessiva causa fluxo frio, deforma os anéis e cria vazamentos em vez de vedação. Use uma chave de torque. Aperte em incrementos.

Siga nosso guia de instalação, incluído em cada pedido.
