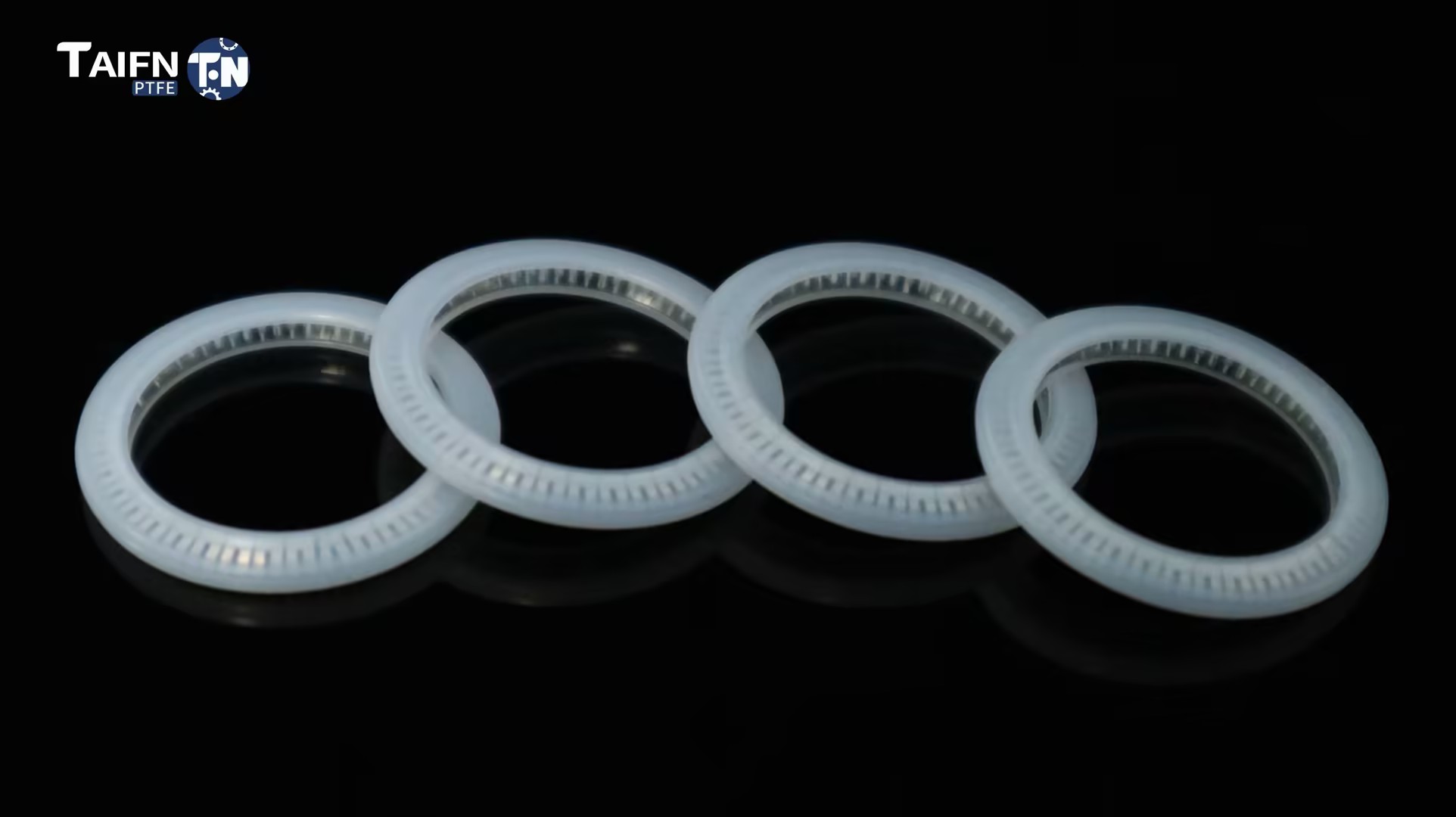

Selo energizado por mola tipo U

A mola dentro da vedação energizada por mola tipo U fornece força de vedação sob condições de pressão zero; à medida que a pressão do sistema entra na cavidade em forma de U, ela força os lábios de vedação com mais força contra o eixo; quanto maior a pressão, mais apertada será a vedação.

Além disso, o material PTFE oferece excelente resistência química universal e uma ampla faixa de temperatura operacional de -180°C a +200°C; ele suporta pressões de até 40 MPa (dinâmica)/60 MPa (estático) e velocidades lineares de até 15 m/s, tornando-o adequado para uma ampla gama de condições operacionais.

O que é uma vedação energizada por mola tipo U?

A vedação energizada por mola tipo U é uma jaqueta de PTFE em forma de U com uma mola de metal dentro. É um elemento de vedação unidirecional projetado para aplicações em haste (vedação interna) ou pistão (vedação externa).

Como funciona:

Pressão zero: a mola fornece força de vedação inicial, veda mesmo quando o sistema não está pressurizado

Sob pressão: A pressão do sistema entra na cavidade em U e empurra os lábios de vedação com mais força contra a superfície de contato, pressão = vedação mais apertada

Autoenergizante: a mola compensa o desgaste, as tolerâncias de hardware e a ciclagem térmica, mantendo a força de vedação ao longo do tempo

Tipo U vs Tipo V: Qual você precisa?

Por que escolher o tipo U?

Guia de comparação e seleção

Tipo U vs O-Ring vs Tipo V

Guia de seleção rápida

Aplicativos primários

Aplicações do mundo real

Estudo de caso 1: Bomba Química — Vida 3x Mais Longa

Desafio: Uma fábrica de produtos químicos estava substituindo anéis de vedação de borracha em bombas de pistão que manuseavam solventes a cada 2 ou 3 meses devido ao inchaço e ao endurecimento, causando interrupções na produção.

Solução: Selo energizado por mola tipo U instalado com revestimento de PTFE preenchido com carbono e mola de aço inoxidável 316. Design de ranhura padrão AS568A mantido.

Resultado: as vedações duraram mais de 9 meses, 3x mais do que a borracha. Vazamento zero. Os intervalos de manutenção estenderam-se de semanas a estações.

Estudo de caso 2: Preenchimento Farmacêutico – Conformidade com a FDA

Desafio: Uma máquina de envase farmacêutica exigia uma vedação para uma válvula rotativa que manuseava produtos estéreis. Os O-rings de borracha não passaram nos testes de extraíveis da FDA.

Solução: Selo de mola tipo U fornecido com revestimento de PTFE virgem e mola de aço inoxidável 316. Material compatível com FDA. Documentação completa fornecida.

Resultado: passou nos testes de extraíveis da FDA. Seal sobreviveu a repetidos ciclos de esterilização CIP/SIP. Nenhuma substituição em 18 meses.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Propriedades do produto

Opções de material de jaqueta

Opções de materiais de mola

Opções de tipo de mola

Garantia de Qualidade Taifno

Resina PTFE 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.

Usinado em CNC de precisão — Sem custos de molde. Tamanhos personalizados de 5 mm a 3300 mm de diâmetro.

Rastreabilidade total — Cada lote é rastreável desde a matéria-prima até a vedação final. Certificados de materiais mediante solicitação.

Certificação ISO 9001 — Processos de fabricação certificados sob sistemas de gestão de qualidade ISO.

Graus disponíveis em conformidade com a FDA — PTFE virgem atende aos requisitos da FDA 21 CFR 177.1550 e BfR.

Ligas de mola disponíveis — padrão SS 301/316; Elgiloy, Hastelloy, Inconel para condições extremas.

Compatibilidade com ranhura padrão — Compatível com ranhuras de anel de vedação padrão AS568A, DIN 3771.

Perguntas frequentes

P: O que é uma vedação energizada por mola tipo U e quando devo usá-la?

A: Uma jaqueta de PTFE em forma de U com uma mola de metal dentro. Vedações de pressão zero a alta pressão (até 60 MPa) em eixos móveis.

Use-o quando os anéis de vedação ou vedações de borracha falharem, em hastes de pistão, hastes de válvulas e aplicações dinâmicas que lidam com produtos químicos agressivos, temperaturas extremas ou alta pressão.

Tipo U vs tipo V: tipo U é vedação radial, para hastes de pistão e hastes de válvula. O tipo V é vedação axial, para flanges e tampas.

Se você estiver vedando uma haste móvel: escolha o tipo U.

Se for vedar um flange ou tampa: escolha o tipo V.

P: Quanto custa uma vedação de mola tipo U?

R: O custo depende do diâmetro, material da capa, liga da mola, tipo de mola e quantidade. Os tamanhos padrão começam aproximadamente em X−X−Y. Tamanhos personalizados cotados por desenho.

Custo dos impactos da liga da mola: 301/316 SS (padrão, menor custo) → Elgiloy/Hastelloy (corrosão extrema/alta temperatura, custo mais alto).

O tipo de mola impacta o custo: helicoidal (carga maior) versus cantilever (raspagem dinâmica) versus mola em V (baixo atrito).

P: Quais são os limites e os erros de instalação mais comuns?

UM: Temperatura: -180°C a +200°C (dependendo do grau).

Pressão: até 40 MPa (dinâmico) / 60 MPa (estático).

Velocidade: até 15 m/s (alternativo), até 1-3 m/s (rotativo).

Limites químicos:

Revestimento de PTFE: não para metais alcalinos fundidos ou flúor elementar.

Cheio de vidro: não para HF ou álcalis fortes.

Cheio de carbono: não para oxidantes fortes.

Três erros comuns:

(1) Danos à borda durante a instalação: inspecione antes da instalação.

(2) Aperto excessivo ou design de ranhura inadequado: as vedações do tipo U se ajustam às ranhuras do anel de vedação padrão AS568A. Dimensões erradas danificam a vedação.

(3) Instalação ao contrário: as vedações tipo U são direcionais. A abertura em U deve estar voltada para o lado da pressão (onde a pressão entra no “U”).
