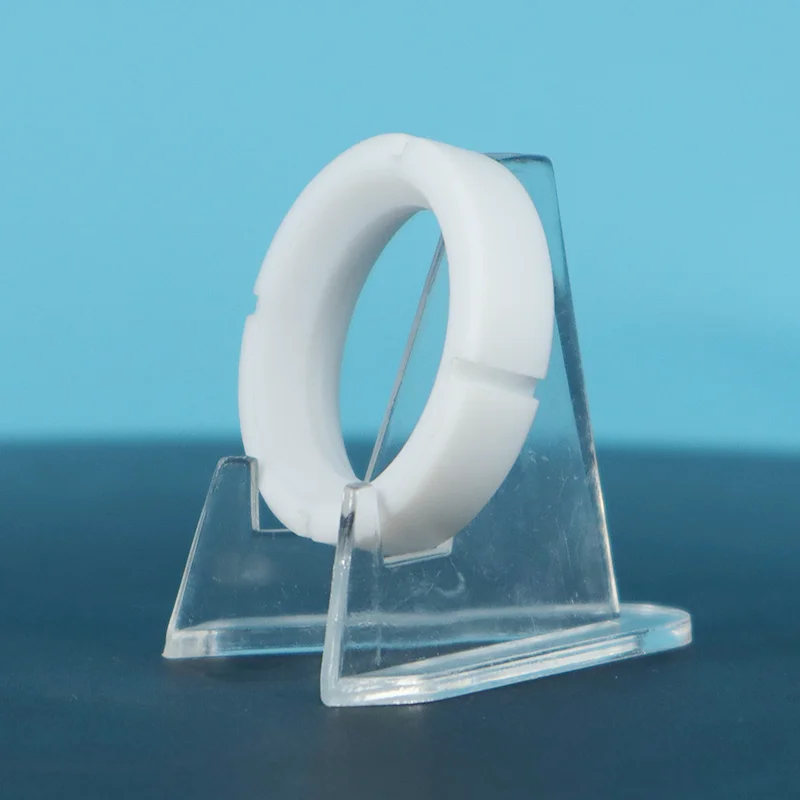

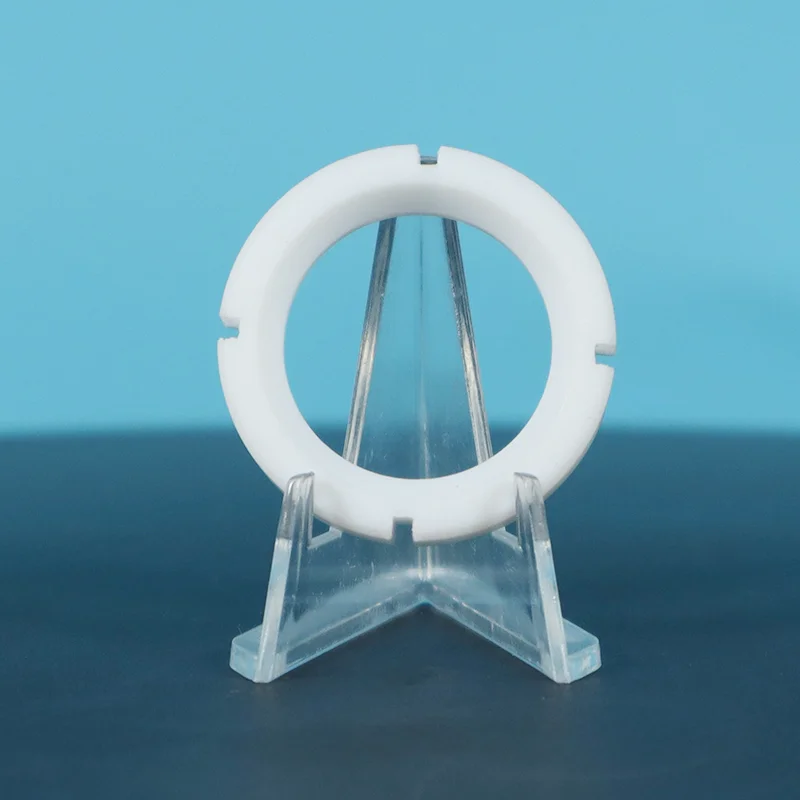

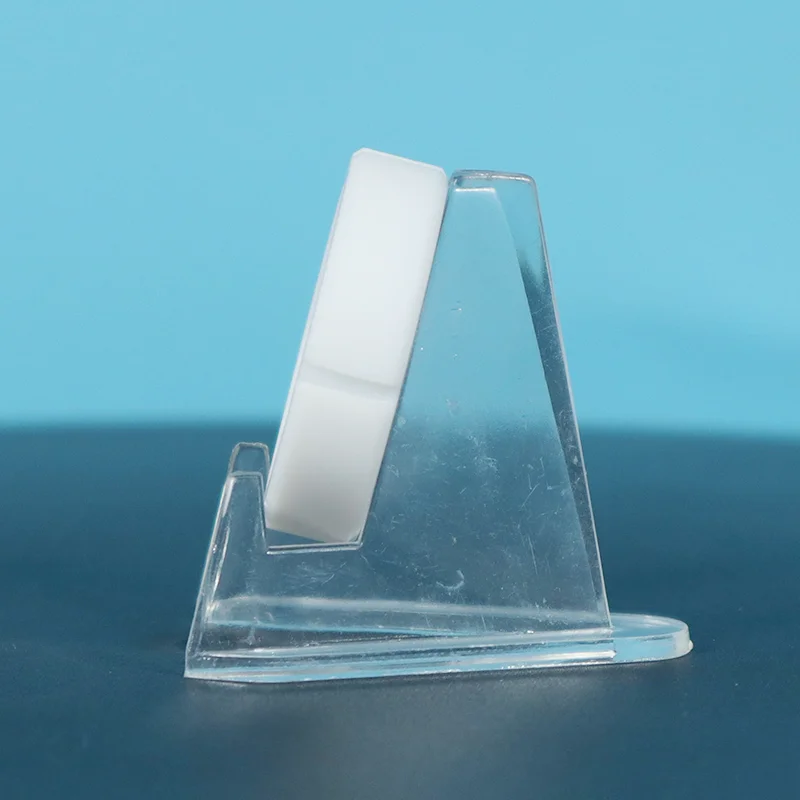

Assento de válvula virgem PTFE

As sedes de válvula em PTFE virgem são adequadas para uma faixa de temperatura de -180°C a +200°C, suportam pressões de até 414 bar e são compatíveis com uma faixa de pH de 0–14; em aplicações de serviços químicos, sua vida útil é três a cinco vezes maior que a dos componentes de borracha ou EPDM. Taifno oferece soluções customizadas e amostras grátis; entre em contato conosco para obter um orçamento e suporte técnico.

Por que escolher sedes de válvula Virgin PTFE?

O problema do material do assento

Se você estiver usando atualmente sedes de válvula de borracha, EPDM ou metal, poderá estar enfrentando um ou mais destes problemas:

Três vantagens principais

1. Resistência Química Universal: O PTFE é quimicamente inerte a praticamente todos os ácidos, bases, solventes e hidrocarbonetos. Ele resolve problemas de vedação nas indústrias química, petrolífera, farmacêutica e alimentícia que outros materiais não conseguem resolver. Material de um assento para quase todas as mídias.

2. Desligamento à prova de bolhas: As sedes macias de PTFE fornecem fechamento Classe VI (à prova de bolhas), a classe de vazamento mais estanque possível. Assentos de metal não conseguem isso. A borracha pode, mas a borracha falha em meios agressivos. O PTFE oferece vazamento zero sem limitações químicas.

3. Menor Fricção: O PTFE tem o menor coeficiente de atrito entre os materiais sólidos (0,05-0,20), garantindo operação suave da válvula, baixos requisitos de torque e desgaste reduzido do atuador. Sem aderência. Sem irritação. Sem acúmulo de mídia.

Comparação: PTFE vs outros materiais de assento

Comparação de custos e desempenho

Comparação de desempenho

Guia de seleção rápida

Aplicativos

Indústrias Primárias

Equipamento Típico

Válvulas esfera flutuantes e montadas em munhão

Válvulas borboleta

Válvulas gaveta e válvulas globo

Válvulas macho

Válvulas de controle

Válvulas de retenção

Aplicações do mundo real

Estudo de caso 1: Problema de permeação resolvido com PTFE modificado com TFM™

Desafio: Um cliente de um fabricante de válvula esfera estava usando sedes de válvula de PTFE que não ofereciam resistência suficiente à deformação, desgaste e permeação. O PTFE também tinha tendência a inchar e contrair, tornando a vedação imperfeita.

Solução: Alterou o material da sede da válvula para PTFE modificado com TFM™, com resistência à deformação muito maior e taxa de permeação mais baixa. O material também proporcionou um acabamento superficial mais liso, reduzindo o atrito e melhorando a vedação entre a esfera e a sede.

Resultado: O novo assento ofereceu melhor resistência à permeação, melhor estabilidade dimensional e maior integridade estrutural. A fabricante agora produz sedes de válvulas em tamanhos de ¾ a 54 polegadas, com aplicações nas indústrias de processamento químico, etanol, óleo e gás, ferrovia, papel e alimentos.

Resumindo: uma mudança de material resolveu três problemas: permeação, deformação e atrito. Não são necessárias mais substituições.

Estudo de caso 2: Vida útil duplicada do assento de PTFE

Desafio: Um fabricante de concentrado de bebidas enfrentou falha na vedação de válvulas borboleta devido a produtos químicos aromatizantes agressivos em temperaturas abaixo de 50°C e pressão abaixo de 5 bar. O selo OEM FPM estava inchando, enrugando e descascando sob ataque químico.

Solução: FPM substituído por sede baseada em PTFE.

Resultado: a nova licença baseada em PTFE durou 3 meses, em comparação com a licença FPM original, que durou 1,5 meses. Vida útil duplicada. Redução do tempo de inatividade para manutenção em 50%.

Resumindo: atualização simples do material. Vida 2x mais longa. Metade do tempo de inatividade.

Estudo de caso 3: PTFE preenchido com vidro – vida útil 8x mais longa

Desafio: Uma operação de mineração estava substituindo sedes de válvulas a cada 4-6 semanas em válvulas de lama que lidam com partículas de minério abrasivas. As sedes de PTFE virgem estavam se desgastando rapidamente, causando interrupções frequentes na produção.

Solução: Atualizadas para sedes de PTFE preenchidas com vidro com maior resistência e resistência ao desgaste.

Resultado: os assentos duraram 8 meses, 8 vezes mais do que o PTFE virgem. O tempo de atividade da produção melhorou significativamente. Os intervalos de manutenção estenderam-se de semanas a meses.

Resumindo: uma mudança. Vida 8x mais longa. Redução de 80% no tempo de inatividade.

Nota: Os resultados reais dos casos variam de acordo com as condições de aplicação. Contate-nos para recomendações específicas de aplicação.

Especificações Técnicas

Notas disponíveis

Garantia de qualidade

Material de resina 100% virgem — sem material reciclado e sem material reciclado. Qualidade consistente, lote após lote.

Rastreabilidade total — Cada lote rastreável desde a matéria-prima até o produto acabado. Certificados de materiais disponíveis mediante solicitação.

Usinagem de precisão — Assentos usinados com precisão com tolerâncias restritas (precisão de ± 0,1 mm) usando tornos CNC.

Certificação ISO 9001 — Processos de fabricação certificados sob sistemas de gestão de qualidade ISO.

Classes em conformidade com a FDA disponíveis — As classes de PTFE virgem atendem aos requisitos da FDA 21 CFR 177.1550.

Suporte a projetos personalizados — Suporte de engenharia para otimizar a geometria da sede para seu projeto de válvula específico.

Perguntas frequentes

P: O que é a sede da válvula Virgin PTFE e como posso saber se a minha precisa ser substituída?

A: O componente de vedação onde a esfera, disco ou obturador encontra o corpo da válvula. O PTFE fornece resistência química universal, baixo atrito e fechamento à prova de bolhas Classe VI.

Substitua quando observar: vazamento através da válvula fechada, torque operacional superior ao normal, desgaste ou marcas visíveis ou após serviço prolongado em condições exigentes.

Se não tiver certeza, envie-nos uma foto e as especificações da sua válvula, nós o ajudaremos a diagnosticar.

P: PTFE virgem versus PTFE preenchido, qual grau se adapta à minha válvula?

R: Três perguntas para você se fazer:

Sua mídia está limpa ou abrasiva? Limpo → PTFE virgem. Abrasivo → Cheio de vidro.

A temperatura está alta ou você precisa de dissipação de calor? → Cheio de carbono.

A permeação é uma preocupação ou você precisa de uma vida útil mais longa? → TFM™ modificado.

Regra rápida: PTFE virgem para pureza e conformidade com a FDA. PTFE preenchido para resistência, resistência ao desgaste e longa vida útil.

Envie-nos sua mídia, temperatura, pressão, recomendamos o grau certo em uma resposta.

P: Quais são os limites e os erros mais comuns?

UM: Temperatura: -180°C a +200°C.

Pressão: até 414 bar, varia de acordo com a classe e o design.

Limites químicos:

Cheio de vidro: Não para HF ou álcalis fortes

Cheio de carbono: Não é para oxidantes fortes

Virgin PTFE & TFM™: Não para metais alcalinos fundidos ou gás flúor

Erro mais comum: Excesso de compactação. O PTFE requer uma força de assentamento precisa. Muita compressão danifica o assento; muito pouco causa vazamento.
